Hitsauspolttimen ja maadoituskaapelin kytkeminen

X3 FastMig on suunniteltu käytettäväksi Kempin Flexlite GXe MIG-hitsauspoltinten kanssa. Flexlite GXe -hitsauspoltinten käyttöohjeet löytyvät osoitteesta userdoc.kemppi.com.

Tarkista aina, että langanjohdin, virtasuutin ja kaasusuutin soveltuvat työtehtävään.

Kytke MIG-hitsauspoltin X3-langansyöttölaitteeseen seuraavasti:

1.

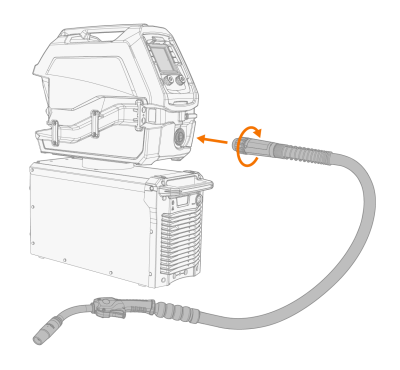

Työnnä hitsauspolttimen liitin (Euro) langansyöttölaitteen poltinliittimeen (Euro) ja kiristä kaulus käsin.

2.

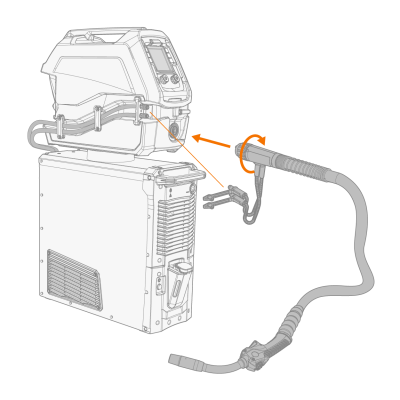

Jos laitteistoosi kuuluu virtalähde, jossa on jäähdytysyksikkö ja vesijäähdytteinen poltin, liitä myös jäähdytysnesteletkut. Jäähdytysnesteletkut on värikoodattu.

3.

Asenna lisäainelanka tämän ohjeen mukaan: Lisäainelangan ja lankakelan asennus ja vaihto.

4.

Tarkista kaasun virtaus. Lisätietoja on kohdassa Kaasupullon asentaminen ja kaasunvirtauksen testaaminen.

5.

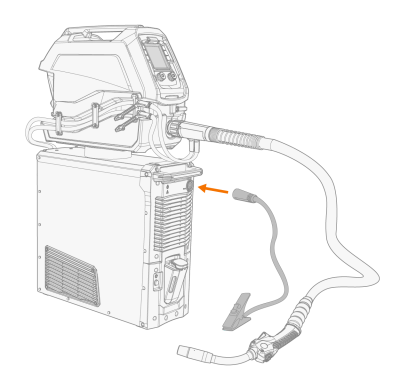

Kytke maadoituskaapeli virtalähteen etupuolen liittimeen (-).

(Yllä olevassa kuvassa on esitetty erilaisia laitteistokokoonpanovaihtoehtoja.)
