Kaasupullon asentaminen ja kaasunvirtauksen testaaminen

Käsittele suojakaasupulloa varovasti. Kaasupullon tai pulloventtiilin rikkoutuminen aiheuttaa loukkaantumisriskin!
Kiinnitä kaasupullo aina kunnolla pystyasentoon seinässä olevaan pidikkeeseen tai kuljetusvaunuun. Kun laitteella ei hitsata, pidä kaasupullon venttiili aina kiinni.
- Jos käytät kuljetusyksikköä, jossa on pulloteline, asenna kaasupullo ensin kuljetusyksikköön ja tee liitännät vasta sen jälkeen.
- Liitä hitsauspistooli langansyöttölaitteeseen ennen lankakelan asennusta ja testausta.
- Älä käytä pullon sisältöä kokonaan.
- Käytä aina hyväksyttyä ja testattua paineensäädintä ja virtausmittaria.

Ota kaasun ja laitteiston valinnasta yhteyttä paikalliseen Kemppi-jälleenmyyjään.

1. Ilman kaasupullon kärryä: Sijoita kaasupullo tarkoitukseen soveltuvaan, turvalliseen paikkaan.

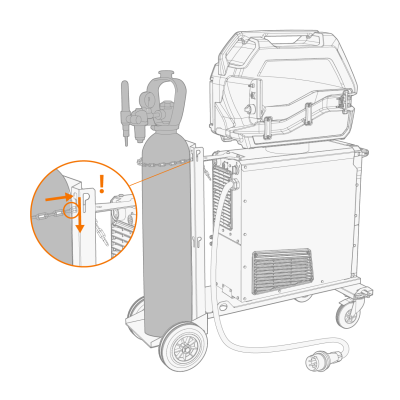

2. Kaasupullo kärryn kanssa: Siirrä kaasupullo kärryn kaasupullotelineeseen ja varmista se paikalleen mukana toimitetulla ketjulla.

>>  Vie ketju avaimenreikäaukon yläosan läpi ja pudota se alas avaimenreikäaukon kapeaan osaan, jotta ketju lukittuu paikalleen.

3. Jos hitsauspoltinta ei vielä ole kytketty langansyöttölaitteeseen, kytke se nyt.
4. Kytke kaasuletku langansyöttölaitteeseen.
5. Avaa kaasupullon venttiili.

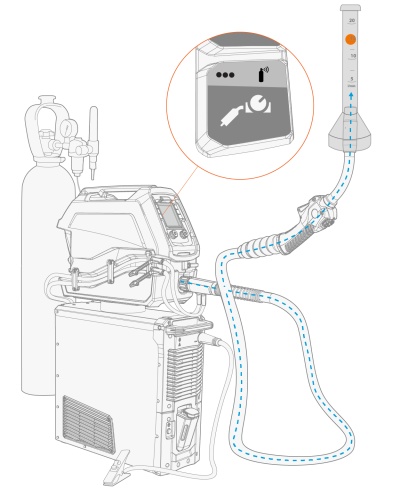

6. Paina langansyöttölaitteen ohjauspaneelissa olevaa kaasutestipainiketta poistaaksesi vanhat suojakaasut ja syöttääksesi uutta kaasua järjestelmään.

>>  X3-langansyöttölaitteessa kaasutestitoiminto aktivoidaan painamalla pitkään ohjauspaneelin kaukosäädinvalintapainiketta.

Kaasutestitoiminnolla testataan myös, että suojakaasu virtaa moitteettomasti järjestelmän läpi.
7. Paina kaasutestipainiketta uudelleen säätääksesi kaasunvirtauksen sopivaksi. Käytä mittaukseen ja säätöön ulkoista virtausmittaria ja säädintä.

>>  X3-langansyöttölaitteessa kaasutestitoiminto aktivoidaan painamalla pitkään ohjauspaneelin kaukosäädinvalintapainiketta.



Suositellut kaasun virtausnopeudet (suuntaa-antava yleisohje):

  MIG*
Argon 10...25 l/min
Helium -
Argon + 18-25% CO2 10...25 l/min
CO2 10...25 l/min

* Kaasusuuttimen koosta ja käytetystä hitsausvirrasta riippuen.
