Lisäainelangan ja lankakelan asennus ja vaihto

Tässä luvussa kuvataan lisäainelangan ja kelan asennus X3-langansyöttölaitteeseen.

Kytke MIG-hitsauspoltin langansyöttölaitteeseen ennen lankakelan asennusta.

Poista vanha, jäljelle jäänyt lanka MIG-hitsauspolttimesta ja langansyöttömekanismista ennen lankakelan poistamista, kun olet vaihtamassa lankaa.

Varmista aina, että syöttöpyörät soveltuvat käytettävälle lisäainelangalle (vahvuus ja materiaali). Lisätietoja myös kohdassa Syöttöpyörien asennus ja vaihto.

Lankakelan asentaminen:

1.

Avaa langansyöttölaitteen kotelon luukku.

2.

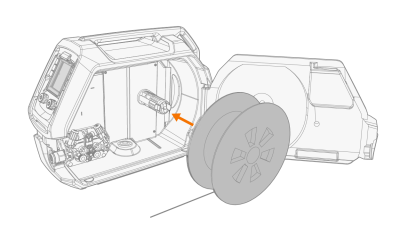

Aseta lankakela kelanapaan ja työnnä kela langansyöttölaitteeseen, kunnes kiinnitysmekanismin lukitusklipsit lukitsevat sen paikalleen.

Varmista, että lankakela on oikein päin niin, että lisäainelanka purkautuu kelan alta syöttöpyörille.

Langansyöttölaitteen kelanavan vieressä olevan tapin tulee asennettaessa asettua kelan tai kela-adapterin reikään. Katso lisätiedot lankakelan sovitinvaihtoehdoista kohdasta Lankakelat.

3.

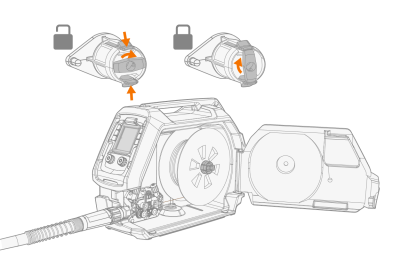

Varmista lukituskiinnikkeet kääntämällä vipua kelan navan keskellä.

4.

Säädä tarvittaessa kelajarrun voimaa kääntämällä kelanavan keskellä olevaa kelajarrun kiristysruuvia.

>>  Jarruvoimaa voidaan säätää kääntämällä säätöruuvia talttapääruuvimeisselillä lukitusvivussa olevan reiän läpi.

Sopiva jarruvoima vaihtelee käytettävän lisäainelangan sekä lankakelan koon ja painon mukaan, mutta siihen vaikuttaa myös langansyöttönopeus. Mitä painavampi lankakela ja mitä suurempi langansyöttönopeus, sitä enemmän jarruvoimaa tarvitaan. Säädä puristus, kiinnitä lukitsin, aseta langansyöttönopeus ja tarkista, että jarruvoima on riittävä estämään langan purkautumisen kelalta.

Lankakelan poistaminen:

1.

Vapauta lukitusklipsit kääntämällä vipua kelanavan keskellä.

2.

Paina lukitusklipsejä hieman kohti keskustaa.

3.

Poista lankakela.

Lisäainelangan asentaminen:

1.

Irrota lisäainelangan pää kelalta ja katkaise mahdollisesti vääntynyt osa, jotta langanpäästä tulee suora.

Varmista, ettei lisäainelanka purkaudu kelalta irrottamisen aikana.

2.

Viilaa terävät kulmat pois lisäainelangan päästä.

Lisäainelangan pään terävät reunat voivat vaurioittaa langanjohdinta.

3.

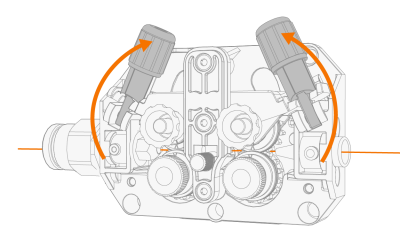

Vapauta puristavien pyörien lukitusvivut liikuttaaksesi syöttöpyörät erilleen.

4.

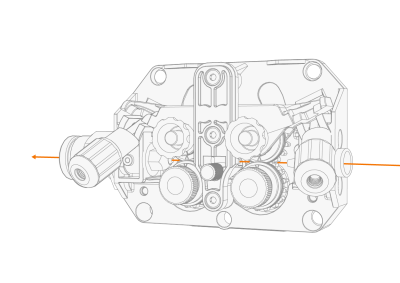

Ohjaa lisäainelanka tuloputken ja keskimmäisen langanohjausputken läpi menoputkeen, joka syöttää lisäainelankaa MIG-hitsauspolttimeen.

5.

Työnnä lisäainelankaa käsin kohti MIG-hitsauspoltinta niin, että lanka yltää langanjohtimeen (noin 20 cm).

6.

Sulje puristavien pyörien lukitusvivut niin, että lisäainelanka jää syöttöpyörien väliin. Varmista, että lanka on syöttöpyörän urissa.

7.

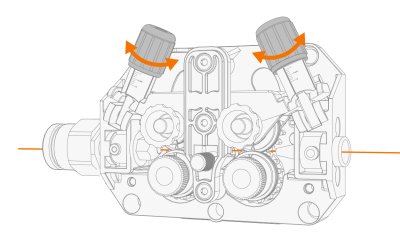

Säädä syöttöpyörien puristusvoimaa puristavien pyörien lukitusvipujen nupeilla.

>>  Lukitusvivuissa oleva asteikko osoittaa syöttöpyöriin kohdistuvan puristusvoiman suhteellisella asteikolla 1...10.

Säädä vipuihin yhtäläinen puristusvoima.

Liiallinen puristusvoima voi vaurioittaa lisäainelankoja (erityisesti alumiinilankoja ja täytelankoja/päällystettyjä lisäainelankoja) ja haitata lisäainelangan syöttöä. Liiallinen puristusvoima lisää myös langansyöttömekanismin kuormitusta.

8.

Sulje langansyöttölaitteen kotelo.

9.

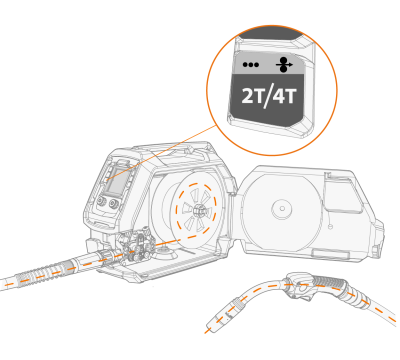

Aja lisäainelanka MIG-hitsauspolttimeen painamalla langanajopainiketta. Pysäytä, kun lanka saavuttaa MIG-hitsauspolttimen virtasuuttimen.

>>  X3-langansyöttölaitteessa langanajotoiminto aktivoidaan painamalla pitkään ohjauspaneelissa olevaa liipaisinlogiikkapainiketta.

Tarkkaile ja varo lankaa, kun se saavuttaa virtasuuttimen ja työntyy ulos hitsauspolttimesta.

10.

Varmista ennen hitsausta, että ohjauspaneelin hitsausparametrit ja -asetukset ovat hitsauslaitteiston kokoonpanon mukaiset.

>>  Lisätietoja on kohdassa X3-ohjauspaneeli.
