Kaapelien asennus

Kytke välikaapelit ensin langansyöttölaitteeseen ja sitten virtalähteeseen. Katso liitinten kuvaukset täältä: X3-langansyöttölaite.

Tarvittavat työkalut:

Reititä kaapelit mahdollisimman siististi.

1.

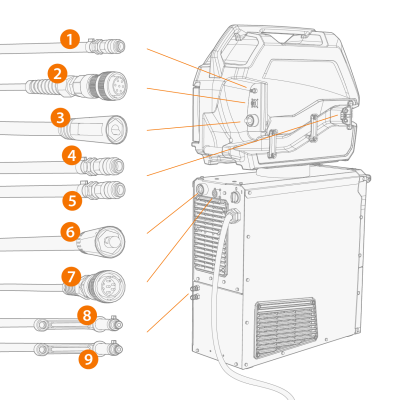

Kytke hitsausvirtakaapeli (3) langansyöttölaitteeseen. Työnnä kaapeli mahdollisimman pitkälle ja kiristä kaapeli paikalleen kääntämällä liitintä myötäpäivään.

Kiristä hitsausvirtakaapeli käsin mahdollisimman tiukalle. Jos hitsausvirtakaapelin liitäntä on löysä, se voi ylikuumentua.

2.

Työnnä suojakaasuletku (1) liittimeen niin, että se lukittuu.

3.

Kytke ohjauskaapeli (2) liittimeen. Lukitse kiinnityskaulus paikalleen kiertämällä sitä myötäpäivään.

4.

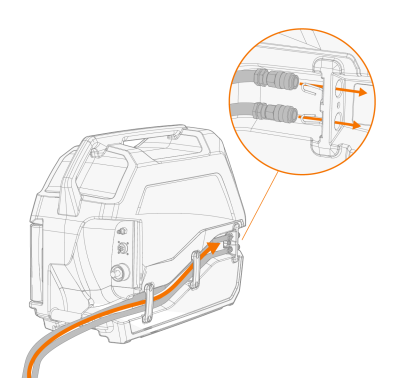

Jos sinulla on lisävarusteena saatava jäähdytysyksikkö, aseta jäähdytysnesteletkut (4, 5) langansyöttölaitteen kyljessä olevaan syvennykseen ja liittimet aukkojen läpi.

5.

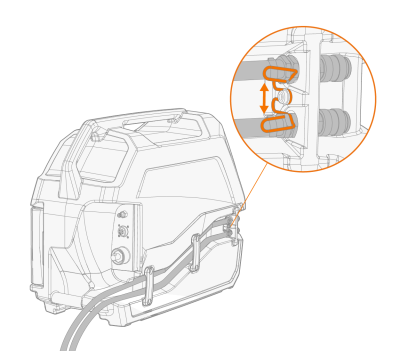

Purista jousikiinnitintä kasaan, jotta liittimet menevät paikoilleen. Kun vapautat jousikiinnittimen, varmista, että kiinnitin lukittuu paikoilleen kiinnityskolon uriin.

6.

Varmista kaapelikiinnikkeet.

7.

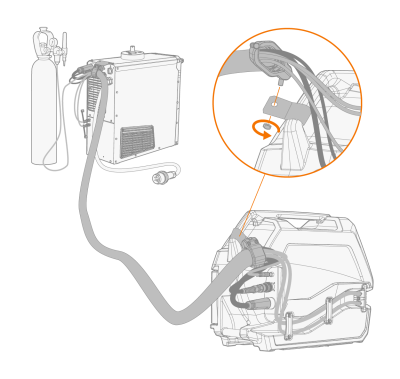

Kytke hitsausvirtakaapeli (6) virtalähteen plusliittimeen (+).

8.

Kytke ohjauskaapeli (7) virtalähteeseen.

9.

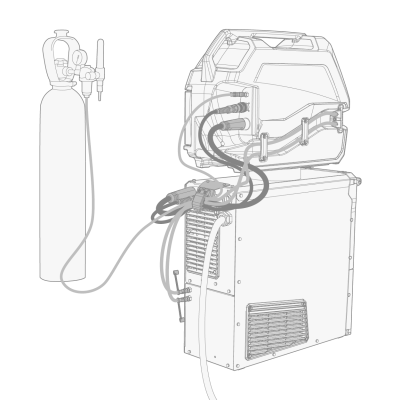

Kytke suojakaasuletku kaasupulloon.

10.

Mikäli käytössäsi on myös jäähdytysyksikkö, kytke jäähdytysnesteletkut (8, 9) jäähdytysyksikköön. Jäähdytysnesteletkut on värikoodattu.

11.

Tarvittaessa kiinnitä kaapelit mukana toimitetuilla kaapelikiristimillä laitteistoasennuksesi mukaisesti. Kaapelikiinnikkeet auttavat ohjaamaan kaapeleita ja toimivat vedonpoistona.

1,5 metrin välikaapeleissa on yksi kaapelikiinnike, joka on kiinnitetty kaapelin virtalähteen puoleiseen päähän. 5-metrisiin ja sitä pidempiin välikaapeleihin on kiinnitetty kaksi kaapelikiinnikettä, toinen kaapelin virtalähteen puoleiseen päähän ja toinen kaapelin syöttökaapelin puoleiseen päähän.

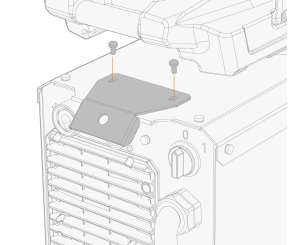

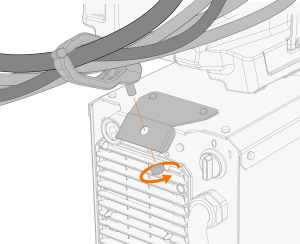

>>  Jos langansyöttölaite asennetaan virtalähteen päälle, mukana oleva kaapelikiristin voidaan kiinnittää virtalähteen valinnaiseen tukikannattimeen (mukana toimitetulla mutterilla):

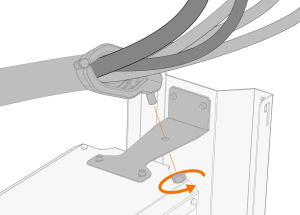

>>  Mikäli sinulla on valinnainen kärry, kiinnitä mukana tuleva kaapelinpidin kärryn tukikannattimeen (mukana toimitetulla mutterilla):

>>  5-metriset ja pidemmät kaapelit: Kun kiinnität välikaapelin langansyöttölaitteen puoleisen pään, aseta ylimääräinen tukikiinnike langansyöttölaitteen takakahvan ympäri ja kiinnitä kaapelinpidin siihen (mukana toimitetulla mutterilla).

Maadoituskaapelin ja MIG-hitsauspolttimen liittäminen järjestelmään, katso: Hitsauspolttimen ja maadoituskaapelin kytkeminen.

MIG/MAG-hitsauksessa langansyöttölaitteen hitsausvirtakaapeli on useimmiten liitetty virtalähteen positiiviseen (+) virtaliittimeen. Napaisuus voidaan valita kytkemällä hitsausvirtakaapeli ja maadoituskaapeli joko virtalähteen positiiviseen tai negatiiviseen liittimeen. Tätä tarkoitusta varten on lisävarusteena saatavana välikaapelin hitsausvirtakaapelin jatke.

Varmista, että olet liittänyt ja kiristänyt kaikki kaapelit huolellisesti.

Välikaapeli kuumenee hitsauksen aikana. Kaapeleita on käsiteltävä varoen heti hitsauksen jälkeen.
