X3-langansyöttölaite

Tässä osiossa kuvataan X3-langansyöttölaitteen rakenne.

1.

Ohjauspaneeli (ja saranoitu ohjauspaneelin näytön suojakansi)

>>  Lisätietoja X3-langansyöttölaitteen ohjauspaneelista on kohdassa X3-ohjauspaneeli.

2.

Langansyöttölatteen kotelon luukku

Pidä langansyöttölaitteen luukku kiinni hitsauksen aikana tapaturmien ja sähköiskun vaaran välttämiseksi. Pidä luukku kiinni myös muulloin, jotta langansyöttölaitteen sisäosat pysyvät puhtaina.

3.

Langansyöttölatteen kotelon luukun salpa

4.

Euroliitin hitsausvirtakaapelille

5.

Jäähdytysnesteen tulo- ja menoliittimien pidike

6.

Kahva

7.

Jäähdytysnesteletkujen kiinnittimet kanavaan

8.

Jäähdytysnesteletkujen kanava.

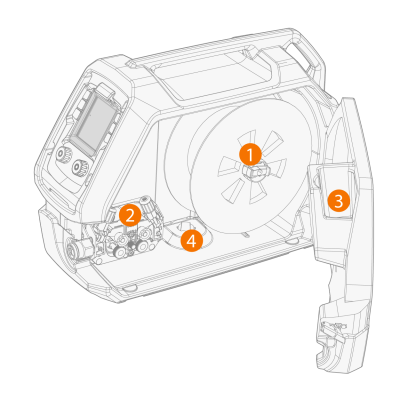

Langansyöttölaitteen sisäpuoli (langansyöttölaitteen kotelo)

1.

Lankakela ja kelanapa

>>  Lisätietoja lankakelasta on kohdassa Lisäainelangan ja lankakelan asennus ja vaihto.

2.

Syöttöpyörämekanismi

3.

Osalokero

>>  Pienten tarvikkeiden väliaikaiseen säilyttämiseen.

4.

Aukko asennusalustan liitäntää varten

Langansyöttölaitteen takaosa

1.

Hitsausvirtakaapelin liitäntä

2.

Ohjauskaapelin liitäntä

3.

Suojakaasuletkun liitin

4.

Jäähdytysnesteletkujen kanava.

Kaapelien asentaminen ja kytkeminen, katso X3-välikaapelit ja Kaapelien asennus.
