X3-välikaapelit

X3 FastMig -laitteiston välikaapelit ovat saatavilla useina eri pituuksina ja eri laitteistokokoonpanoja varten.

Välikaapeleiden asentamiseksi, katso Kaapeleiden asennus (X3 WF HD300).

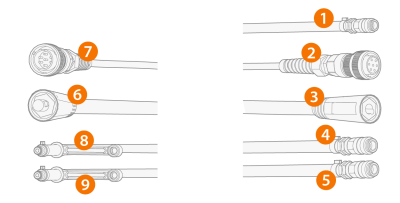

1.

Suojakaasuletku (WF)

2.

Ohjauskaapeli (WF)

3.

Hitsausvirtakaapeli (WF)

4.

Jäähdytysnesteen letku (meno/paluu, värikoodattu) (WF)

5.

Jäähdytysnesteen letku (meno/paluu, värikoodattu) (WF)

6.

Hitsausvirtakaapeli (PS)

7.

Ohjauskaapeli (PS)

8.

Vain vesijäähdytteiset mallit: Jäähdytysnesteen letku (meno/paluu, värikoodattu) (PS)

9.

Vain vesijäähdytteiset mallit: Jäähdytysnesteen letku (meno/paluu, värikoodattu) (PS)

(PS = Välikaapelin virtalähteen puoleinen pää, WF = Välikaapelin langansyöttölaitteen puoleinen pää.)

Välikaapelin tekniset tiedot

Kaapeli	Hitsausvirtakaapelin koko	Kaapelipituus	Jäähdytys	Liitintyypit
X37001MG	70 mm2	1,5 m	Kaasujäähdytteinen	7-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
X39501MG	95 mm2	1,5 m	Kaasujäähdytteinen	7-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
X37005MG	70 mm2	5 m	Kaasujäähdytteinen	7-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
X37010MG	70 mm2	10 m	Kaasujäähdytteinen	7-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
X37015MG	70 mm2	15 m	Kaasujäähdytteinen	7-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
X37020MG	70 mm2	20 m	Kaasujäähdytteinen	7-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
X37025MG	70 mm2	25 m	Kaasujäähdytteinen	7-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
X37030MG	70 mm2	30 m	Kaasujäähdytteinen	7-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
X37001MW	70 mm2	1,5 m	Nestejäähdytteinen	7-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
X39501MW	95 mm2	1,5 m	Nestejäähdytteinen	7-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
X37005MW	70 mm2	5 m	Nestejäähdytteinen	7-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
X37010MW	70 mm2	10 m	Nestejäähdytteinen	7-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
X37015MW	70 mm2	15 m	Nestejäähdytteinen	7-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
X37020MW	70 mm2	20 m	Nestejäähdytteinen	7-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
X37025MW	70 mm2	25 m	Nestejäähdytteinen	7-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
X37030MW	70 mm2	30 m	Nestejäähdytteinen	7-pinninen (ohjaus), pika (vesi/kaasu), DIX (virta)
