X3 Wire Feeder HD200

Tässä osassa kuvataan X3 Wire Feeder HD200 -langansyöttölaitteen rakenne.

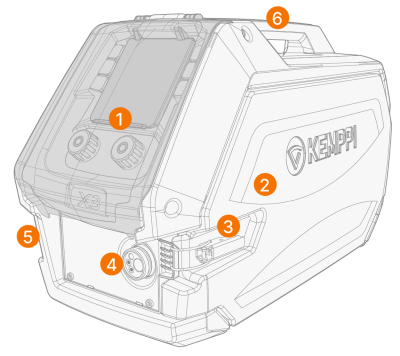

1.

Ohjauspaneeli (ja saranoidut ohjauspaneelin näytön suojakannet)

>>  Lisätietoja X3-langansyöttölaitteen ohjauspaneelista on kohdassa X3-ohjauspaneeli.

2.

Langansyöttölatteen kotelon luukku

Pidä langansyöttölaitteen luukku kiinni hitsauksen aikana tapaturmien ja sähköiskun vaaran välttämiseksi. Pidä luukku kiinni myös muulloin, jotta langansyöttölaitteen sisäosat pysyvät puhtaina.

3.

Langansyöttölatteen kotelon luukun salpa

4.

Euroliitin hitsauspoltinkaapelille

5.

Jäähdytysnesteen tulo- ja menoliittimien pidike

6.

Kahva

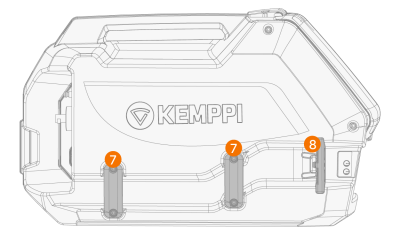

7.

Jäähdytysnesteletkujen kannattimet

8.

Jäähdytysnesteletkujen liitinten kiinniketeline ja jousikiinnitin.

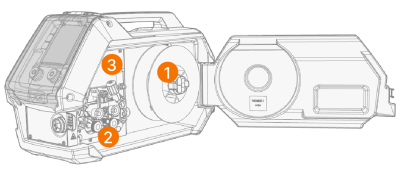

Langansyöttölaitteen sisäpuoli (langansyöttölaitteen kotelo)

1.

Lankakela ja kelanapa

>>  Lisätietoja lankakelasta on kohdassa Lisäainelangan ja lankakelan asennus ja vaihto.

2.

Syöttöpyörämekanismi

3.

Suojakaasun virtaussäädin

Saatavana on myös erillinen malliversio, jossa on sisäänrakennettu kaasunvirtausmittari. Siinä tapauksessa kaasunvirtaussäädin korvataan virtausmittarin säätönuppilla ja asteikolla.

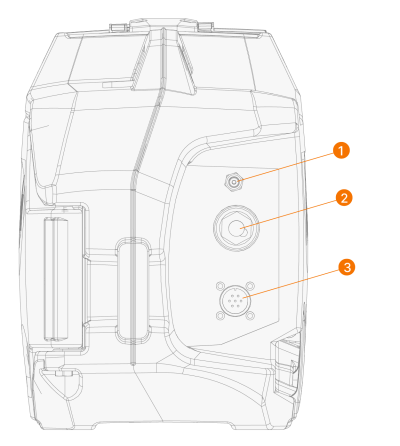

Langansyöttölaitteen takaosa

1.

Suojakaasuletkun liitin

2.

Hitsausvirtakaapelin liitäntä

3.

Ohjauskaapelin liitin.

Kaapelien asentaminen ja kytkeminen, katso X3-välikaapelit ja Kaapeleiden asennus (X3 WF HD200).
