Installation der Ausrüstung auf dem X3T4-Wagen (optional)
Der X3T4-Wagen ist ein optionaler 4-Rad-Wagen mit Gasflaschengestell für X3 FastMig.
Zusätzlich zu dieser Anleitung beachten Sie bitte auch die mit dem Wagen gelieferte Montageanleitung.
Benötigte Werkzeuge:
|

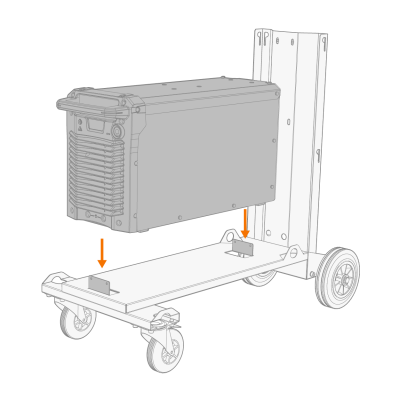

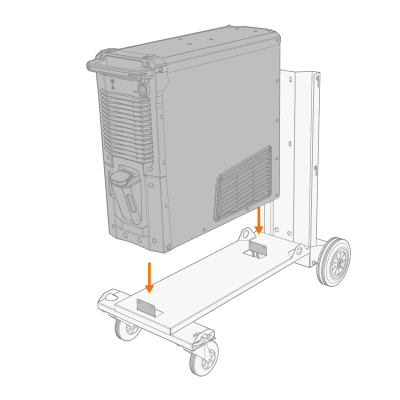

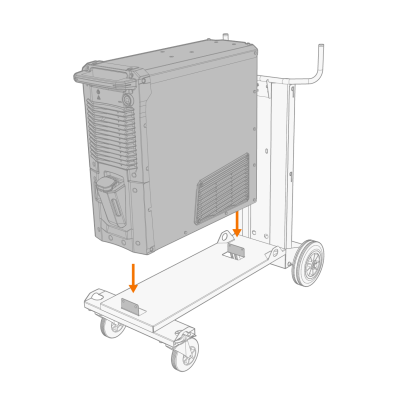

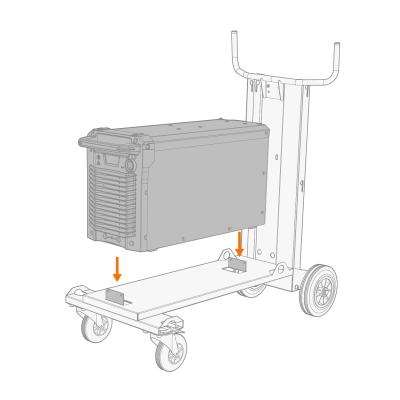

| 1. | Installieren Sie die Stromquelle auf dem Wagen. |
| 2. | Befestigen Sie die Stromquelle auf dem Wagen. |

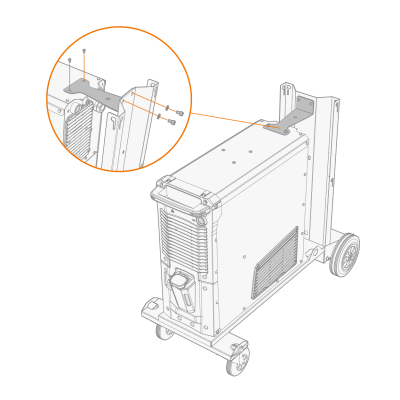

>> Mit der im Lieferumfang des Wagens enthaltenen Halterung:
|
Beachten Sie bei Verwendung einer wassergekühlten Stromquelle auch die Montage der Griffstange / des Kabelhalters zusammen mit dem Sicherungsbügel: Installation der Kabel (X3 WF HD300) oder Verlegung der Kabel (X3 WF HD200). |

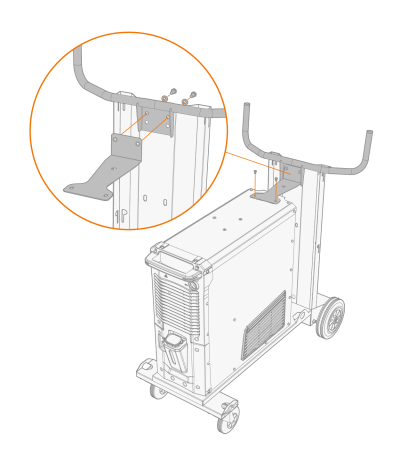

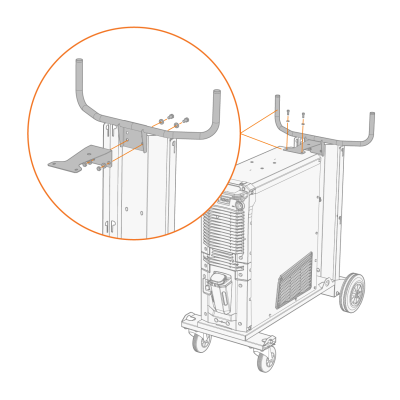

X3 Stromquelle, Modelle mit Standardhöhe:

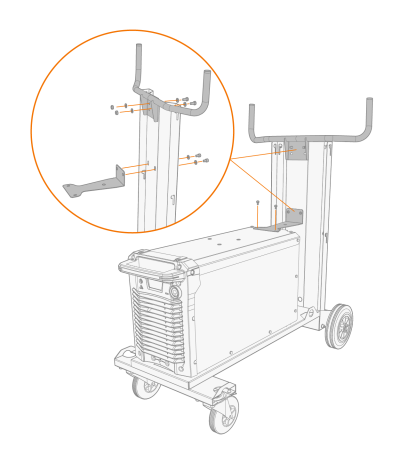

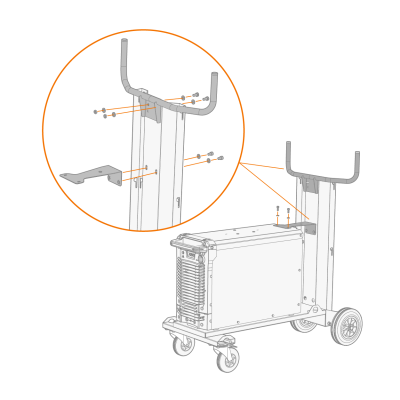

X3 Stromquelle, höhere Modelle mit Multispannung:

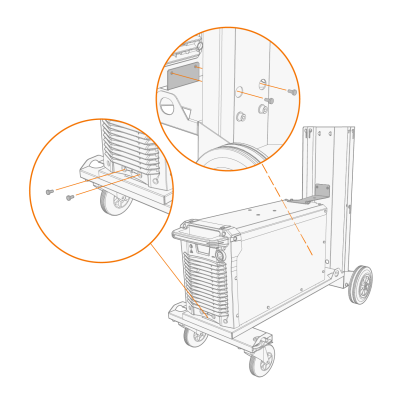

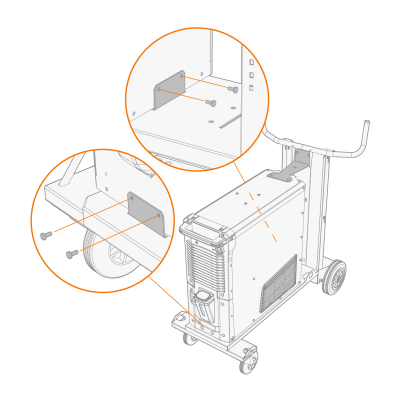

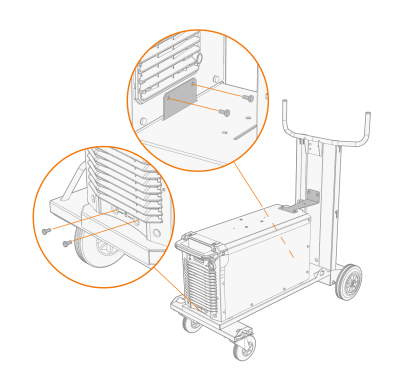

>> Und mit zwei Schrauben vorne und zwei Schrauben hinten (verwenden Sie die mit der Halterung gelieferten Schrauben):
|
|
Der Drahtvorschub X3 HD200 kann mit der festen Montageplatte für den Drahtvorschub und den Schutzschienen auf der Stromquelle installiert werden. |
|
|
Der X3 Wire Feeder HD300 kann mit der runden Drahtvorschub-Montageplatte (drehbar) auf der Stromquelle installiert werden. |
| 3. | Bringen Sie die Montageplatte des Drahtvorschubs an der Stromquelle an. |
>> X3 WF HD200: Siehe Installation des Drahtvorschubs mit fester Platte (X3 WF HD200) für weitere Informationen.
>> X3 WF HD300: Siehe Installation des Drahtvorschubs mit Montageplatte (X3 WF HD300) für weitere Informationen.

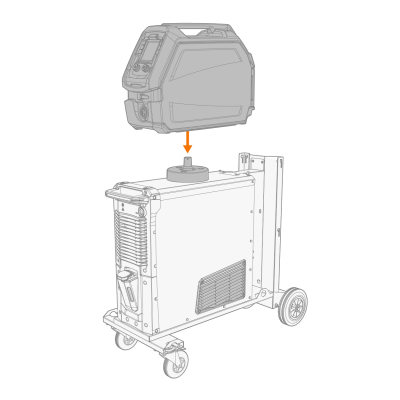

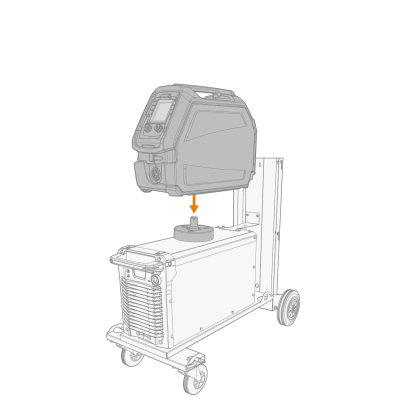

| 4. | Heben Sie den Drahtvorschub auf die Stromquelle, auf die Montageplatte. |
>> X3 WF HD200: Siehe Installation des Drahtvorschubs mit fester Platte (X3 WF HD200) für weitere Informationen.
>> X3 WF HD300: Siehe Installation des Drahtvorschubs mit Montageplatte (X3 WF HD300) für weitere Informationen.

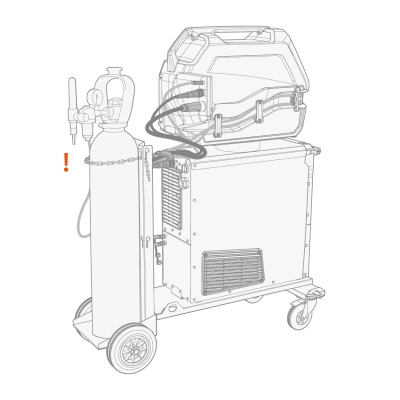

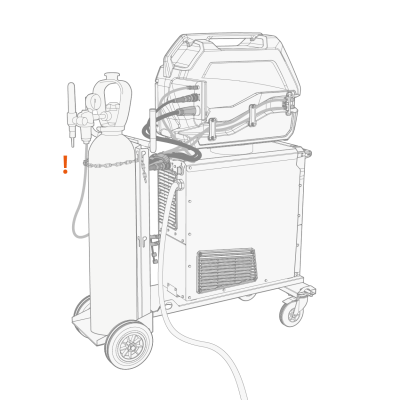

| 5. | Stellen Sie die Gasflasche auf das hintere Gestell und sichern Sie sie mit der mitgelieferten Kette. |
Informationen zum Anheben der Anlage finden Sie unter Hebezeuge.
