Installation des Drahtvorschubs mit fester Platte (X3 WF HD200)

In diesem Abschnitt wird die Installation des Drahtvorschubs X3 HD200 auf der Stromquelle mit der festen Montageplatte beschrieben.

Der Drahtvorschub X3 HD200 kann mit Hilfe der festen Montageplatte mit zusätzlichen Schutzschienen auf der Stromquelle installiert werden. Diese Methode ist nicht für den X3 Wire Feeder HD300 geeignet.

Benötigte Werkzeuge:

1.

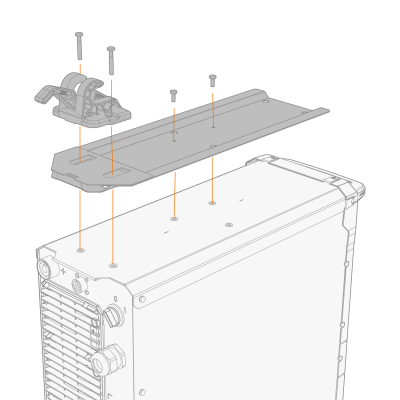

Montieren Sie die feste Montageplatte für den Drahtvorschub an der Stromquelle, die Verriegelung an der Rückseite.

2.

Bringen Sie die Schutzschienen am Drahtvorschub an.

3.

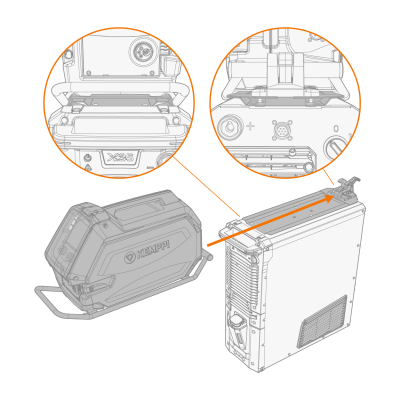

Heben Sie den Drahtvorschub auf die feste Montageplatte, leicht nach vorne. Achten Sie darauf, dass die Montageschnittstelle richtig ausgerichtet ist, und schieben Sie den Drahtvorschub nach hinten in den Verriegelungsmechanismus. Die vorderen Befestigungslaschen der Schutzschienen müssen unter die Vorderkanten der Montageplatte greifen.
