Installation des Drahtvorschubs mit Montageplatte
In diesem Abschnitt wird die Montage des X3 Drahtvorschubs auf der Stromquelle mit der Montageplatte beschrieben. Die Montageplatte ermöglicht das Drehen des Drahtvorschubs.
Benötigte Werkzeuge:
![]()
|

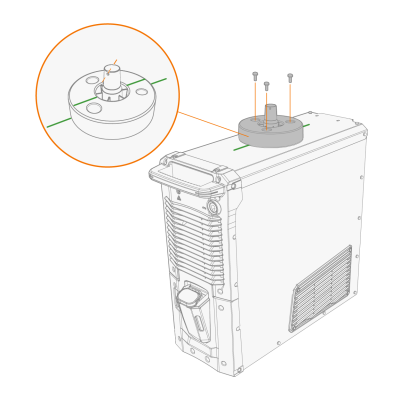

1. | Bringen Sie die Montageplatte des Drahtvorschubs an der Stromquelle an. Achten Sie darauf, dass die Positionslinien in der Montageplatte und an der Stromquelle übereinstimmen. |

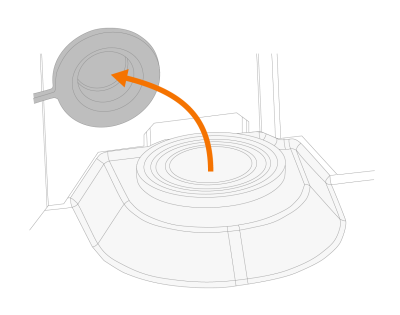

2. | Entfernen Sie im Inneren des Drahtvorschubs den Öffnungsabdeckungsstopfen und setzen Sie ihn in die seitliche Halterung ein. |

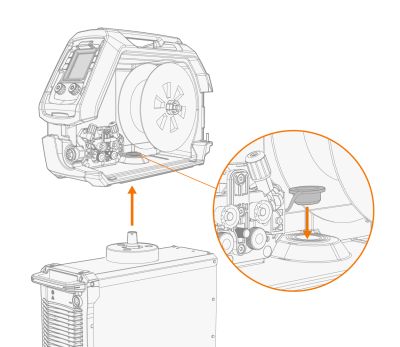

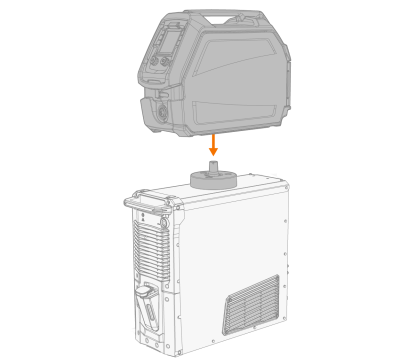

3. | Heben Sie den Drahtvorschub auf die Stromquelle, auf die Montageplatte. Vergewissern Sie sich, dass die Montageschnittstelle richtig ausgerichtet ist und dass die Welle vollständig durch die Öffnung im Drahtvorschub geführt wird. |
![]() |
Der Drahtvorschub muss an der Welle der Montageplatte befestigt werden, um einen sicheren Betrieb zu gewährleisten. |

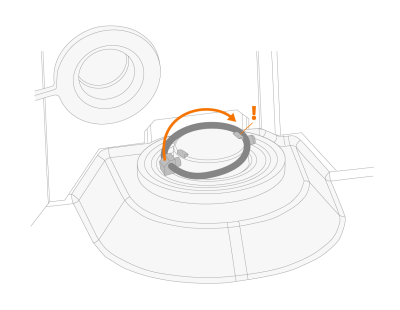

4. | Öffnen Sie den Schrank für den Drahtvorschub und stecken Sie den Klappstecker durch die Löcher in der Befestigungsplatte. |
Wenn der Drahtvorschub von der Montageplatte abgenommen und an anderer Stelle eingesetzt wird, muss der Verschlussstopfen der Öffnung wieder angebracht werden.
