X3 Wire Feeder HD200

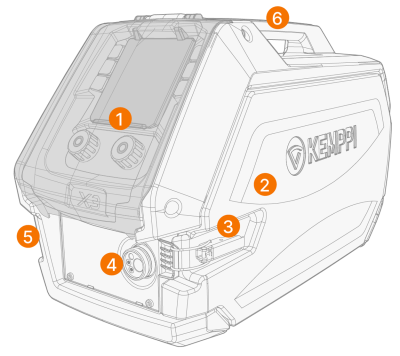

In diesem Abschnitt wird der Aufbau des X3 Wire Feeder HD200 beschrieben.

1.

Bedienpanel (und aufklappbare Bedienpanel-Displayabdeckungen)

>>  Weitere Informationen über das Bedienpanel des Drahtvorschubs X3 finden Sie unter X3 Bedienpanel.

2.

Gehäusedeckel des Drahtvorschubs

Die obere Abdeckung des Drahtvorschubs während des Schweißens geschlossen halten. Dies verringert das Risiko von Verletzungen und/oder Stromschlag. Um das Innere des Drahtvorschubs sauberzuhalten, die Gehäusetür immer geschlossen halten.

3.

Verriegelung für die Klappe des Drahtvorschubgehäuses

4.

Euro-Anschluss für Schweißbrenner-Kabel

5.

Halter für Kühlmittelein- und -auslassstecker

6.

Griff

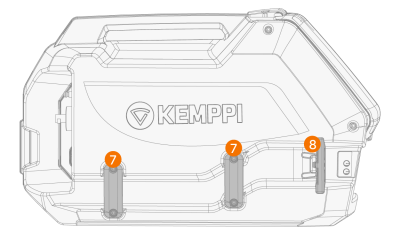

7.

Kühlmittelschlauchdurchführung / Aussparungshalterungen

8.

Halterung für den Anschluss des Kühlmittels und Federbefestigung

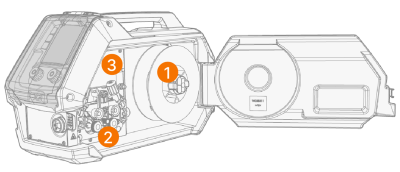

Innenansicht des Drahtvorschubs (Drahtvorschubgehäuse)

1.

Drahtspule und Drahtspulennabe

>>  Für weitere Angaben zur Drahtspule, siehe Installation und Ersetzen von Schweißdraht und Drahtspule.

2.

Drahtvorschub-Rollenmechanismus

3.

Gasdurchsatzregler für Schutzgas

Eine separate Modellversion mit eingebautem Rotameter für Gas ist ebenfalls erhältlich. In diesem Fall wird das Gasdurchsatzregler-Ventil durch den Einstellknopf für den Rotameter und die Skala ersetzt.

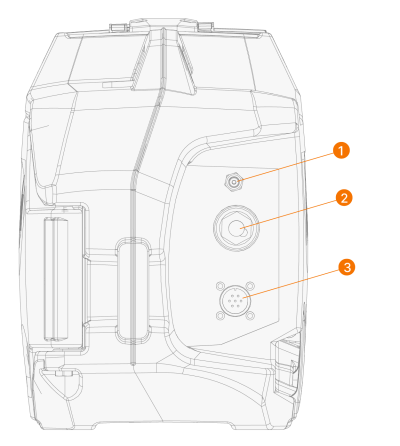

Drahtvorschub hinten

1.

Anschluss für Schutzgasschlauch

2.

Schweißkabelanschluss

3.

Steuerkabelanschluss

Montage und Anschluss der Kabel siehe X3 Schlauchpakete und Verlegung der Kabel (X3 WF HD200).
