Installation af udstyr på X3T4-vogn (valgfrit)

X3T4-vogn er en valgfri 4-hjulet vogn med gasflaskeholder til X3 FastMig.

Ud over denne instruktion skal du også læse den installationsvejledning, der følger med vognen.

Nødvendigt værktøj:

1.

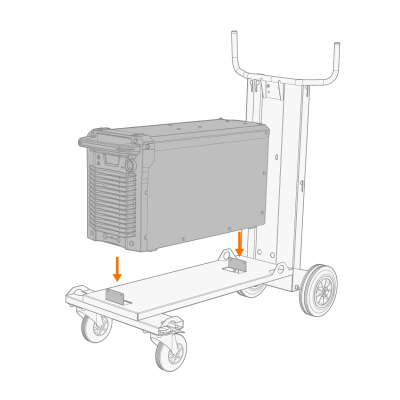

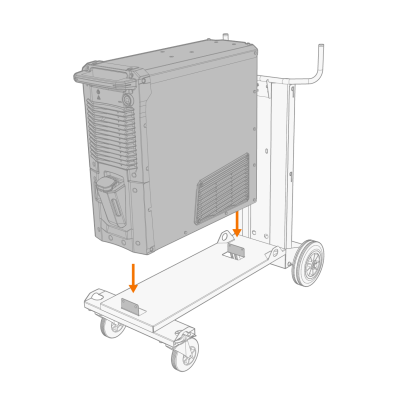

Monter strømkilden på vognen.

2.

Fastgør strømkilden til vognen.

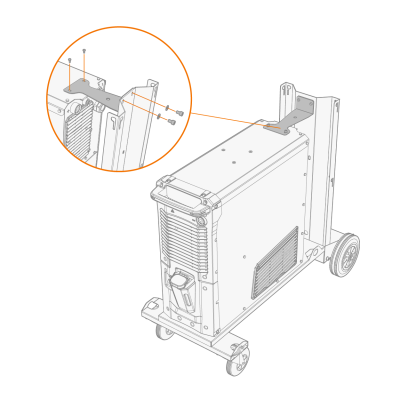

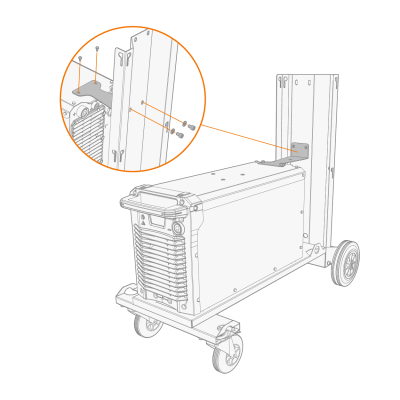

>>  Med det fastgørelsesbeslag, der følger med vognen:

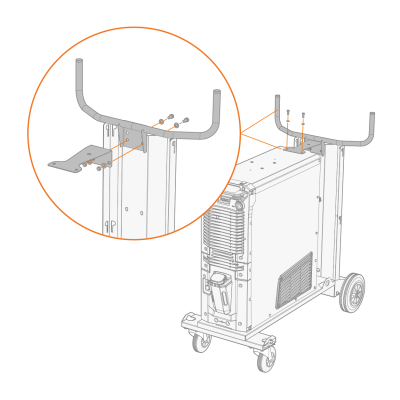

Bemærk også monteringen af håndtaget/kabelholderen sammen med fastgørelsesbeslaget, når der anvendes en vandkølet strømkilde: Installation af kabler (X3 WF HD300) eller Installation af kabler (X3 WF HD200).

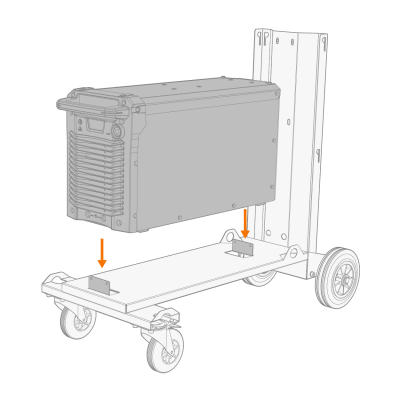

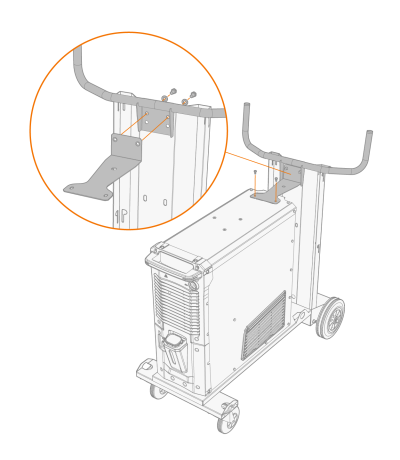

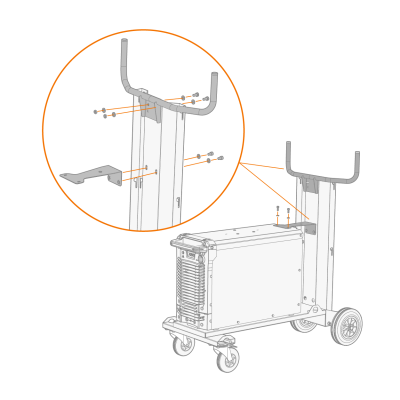

X3 strømkilde, modeller med standardhøjde:

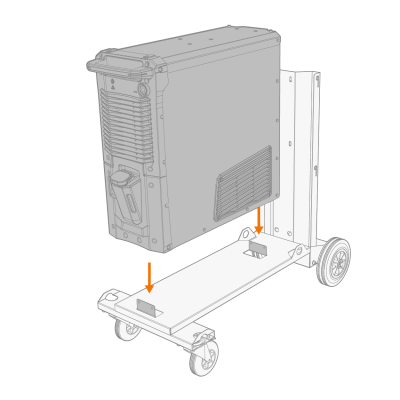

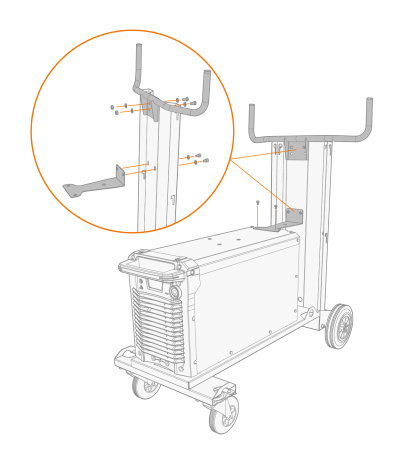

X3 strømkilde, højere multispændingsmodeller:

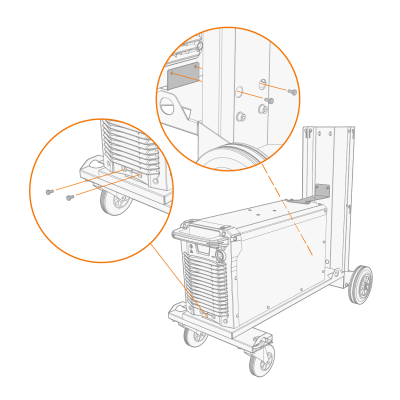

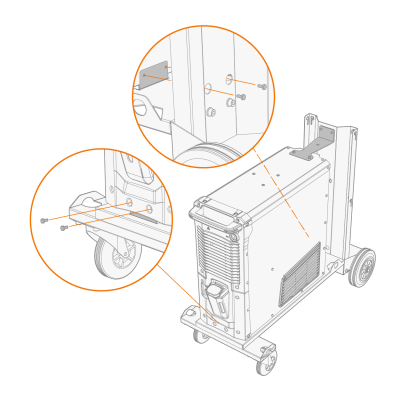

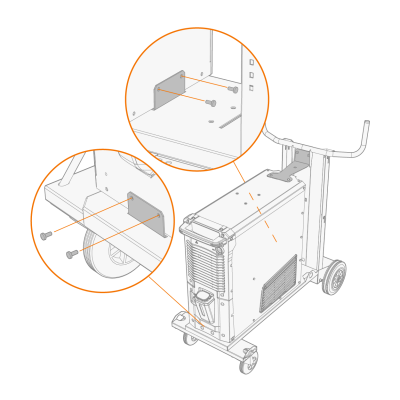

>>  Og med to skruer foran og to skruer bagpå (brug de skruer, der følger med fastgørelsesbeslaget):

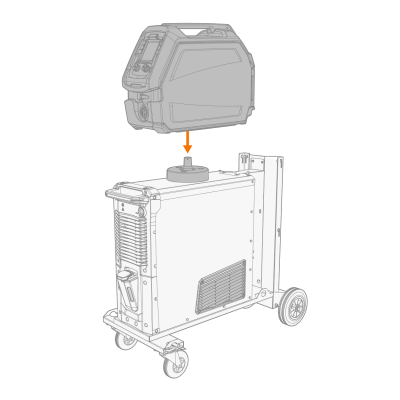

X3 HD200 trådboks kan installeres oven på strømkilden ved hjælp af den faste trådboks-monteringsplade og beskyttelsesskinner.

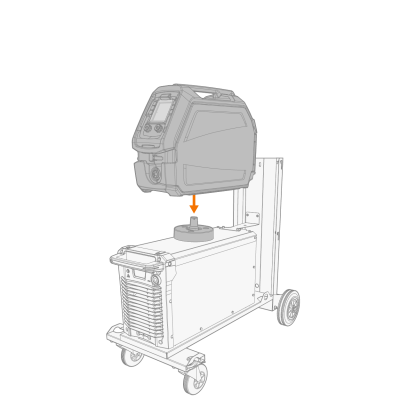

X3 Wire Feeder HD300 kan installeres oven på strømkilden ved hjælp af den runde trådboks-monteringsplade (kan drejes).

3.

Monter trådboksens monteringsplade på strømkilden.

>>  X3 WF HD200: Se Installation af trådboks med fast plade (X3 WF HD200) for at få flere oplysninger.

>>  X3 WF HD300: Se Montering af trådboks med monteringsplade (X3 WF HD300) for at få flere oplysninger.

4.

Løft trådboksen oven på strømkilden, på monteringspladen.

>>  X3 WF HD200: Se Installation af trådboks med fast plade (X3 WF HD200) for at få flere oplysninger.

>>  X3 WF HD300: Se Montering af trådboks med monteringsplade (X3 WF HD300) for at få flere oplysninger.

5.

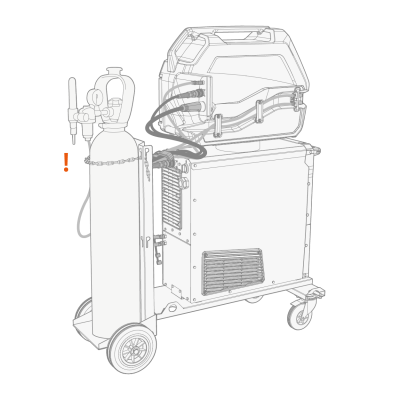

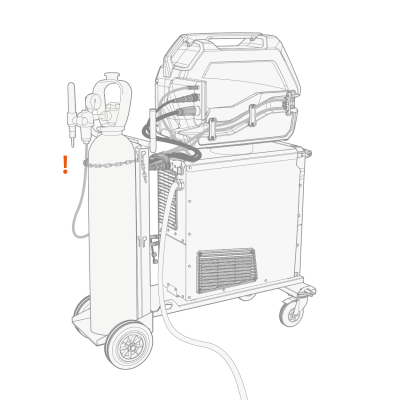

Placér gasflasken på flaskeholderen og fastgør den med den kæde, der følger med vognen.

Du kan finde oplysninger om løft af udstyret på Løfteudstyr.
