Installation af trådboks med fast plade (X3 WF HD200)

Dette afsnit beskriver installationen af X3 HD200 trådboks oven på strømkilden med den faste monteringsplade.

X3 HD200 trådboksen kan installeres oven på strømkilden ved hjælp af den faste trådboks-monteringsplade med ekstra beskyttelsesskinner. Denne metode kan ikke anvendes med X3 HD300 trådboks.

Nødvendigt værktøj:

1.

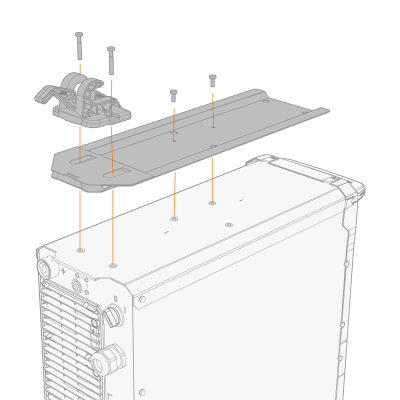

Monter den faste trådboks monteringsplade på strømkilden med låsemekanismen bagpå.

2.

Monter beskyttelsesskinnerne på trådboksen.

3.

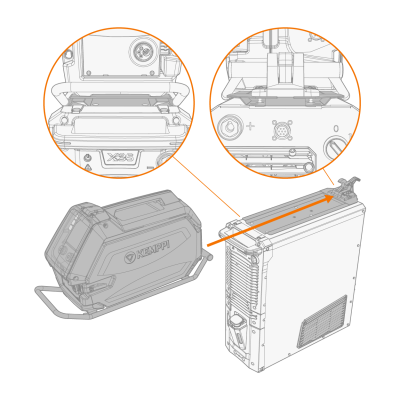

Løft trådboksen oven på den faste monteringsplade, let fremad. Sørg for, at monteringsgrænsefladen er korrekt justeret, og skub trådboksen bagud ind i låsemekanismen. De forreste fastgørelsesflige på beskyttelsesskinnerne skal gå under monteringspladens forkanter.
