Montering af trådboks med monteringsplade (X3 WF HD300)

Dette afsnit beskriver montering af X3 HD300 trådboks oven på strømkilden med monteringspladen. Monteringspladen gør det muligt for trådboksen at dreje.

X3 Wire Feeder HD300 kan monteres oven på strømkilden ved hjælp af monteringspladen til trådboksen. Denne metode kan ikke anvendes med X3 HD200 trådboks.

Nødvendigt værktøj:

1.

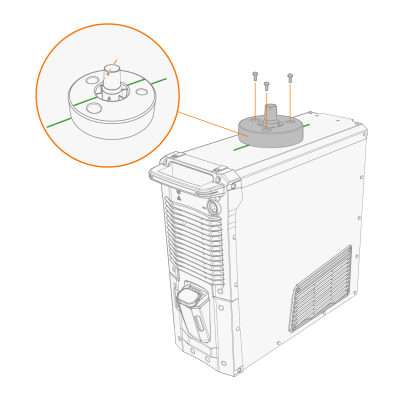

Monter trådboksens monteringsplade på strømkilden. Sørg for, at positioneringslinjerne i monteringspladen og på strømkilden flugter.

2.

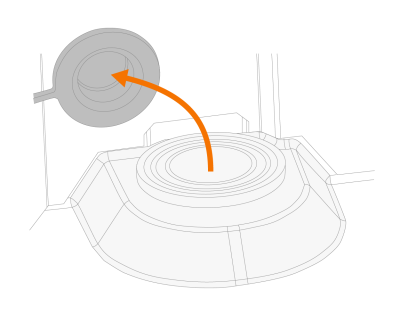

Inde i trådboksen skal du fjerne blændeproppen og sætte den i holderen på siden.

3.

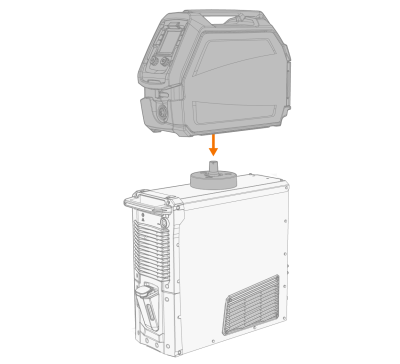

Løft trådboksen oven på strømkilden, på monteringspladen. Sørg for, at monteringsfladen flugter korrekt, og at akslen går helt igennem åbningen i trådboksen.

Trådboksen skal være fastgjort til monteringspladens aksel for at sikre sikker drift.

4.

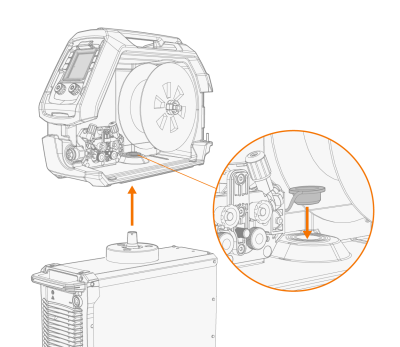

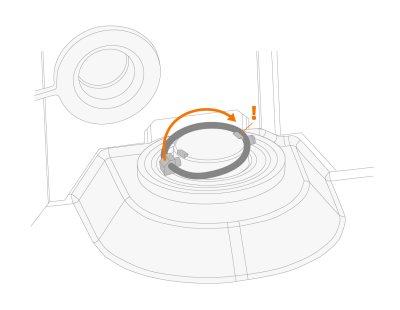

Åbn trådboksen, og monter linchpin'en gennem hullerne i monteringspladens skaft.

Når trådboksen fjernes fra monteringspladen og tages i brug et andet sted, skal åbningsdækslet sættes på plads igen.
