Installation af kabler

Tilslut mellemkablerne først til trådboksen og derefter til strømkilden. For beskrivelser af stik, se X3 trådboks.

Nødvendigt værktøj:

Placer kablerne så pænt som muligt.

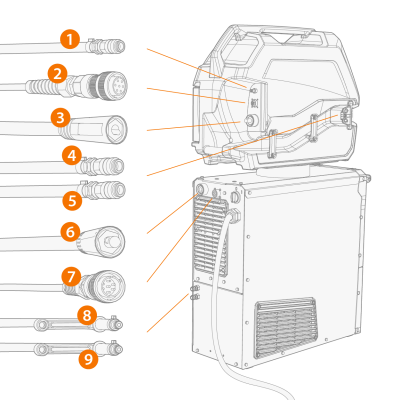

1.

Slut svejsestrømskablet (3) til trådboksen. Skub kablet så langt som muligt, og drej stikket med uret for at spænde kablet på plads.

Stram svejsestrømkablet så meget, du kan, med hånden. Hvis forbindelsen til svejsestrømkablet er løs, kan det blive overophedet.

2.

Tryk beskyttelsesgasslangen (1) mod tilslutningsstudsen til beskyttelsesgas, så den låses fast.

3.

Slut styrekablet (2) til stikket. Drej kraven med uret for at låse den på plads.

4.

Hvis du har den valgfrie køleenhed, skal du placere kølevæskeslangerne (4, 5) i udsparingen på trådboksens side og stikkene gennem åbningerne.

5.

Tryk fjederbeslaget sammen for at fastgøre slangeforbindelserne på plads. Når den er sluppet, skal du sørge for, at fjederbeslaget låses på plads i slangetilslutningens trådspor.

6.

Fastgør kabelfastgørelserne.

7.

Tilslut svejsestrømkablet (6) til plusstikket (+) på strømkilden.

8.

Tilslut styringskablet (7) til strømkilden.

9.

Tilslut beskyttelsesgasslangen til gasflasken.

10.

Hvis du har en køleenhed som ekstraudstyr, skal du tilslutte kølevæskeslangerne (8, 9) til køleenheden. Slangerne er farvekodet.

11.

Fastgør kablerne med den eller de medfølgende kabelklemmer afhængigt af installationen af dit udstyr. Kabelklemmerne hjælper med at styre kablerne og fungerer som trækaflastning.

Den 1,5 meter lange mellemkablerne leveres med en kabelklemme fastgjort i strømkildens ende af kablet. De 5 meter og længere mellemkablerne har to kabelklemmer, en i strømkildens ende af kablet og en i trådboksens ende af kablet.

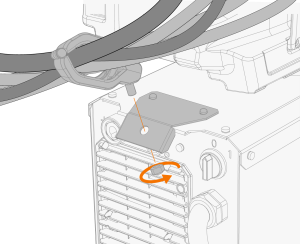

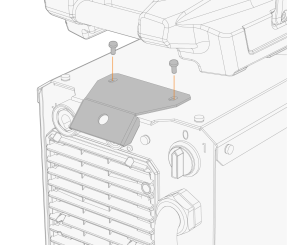

>>  Hvis trådboksen er installeret oven på strømkilden, kan den fastgjorte kabelklemme fastgøres til det valgfrie støttebeslag på strømkilden (med den medfølgende møtrik):

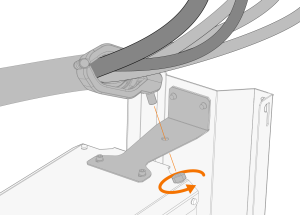

>>  Med den valgfri vogn fastgøres den fastgjorte kabelklemme til vognens støttebeslag (med den medfølgende møtrik):

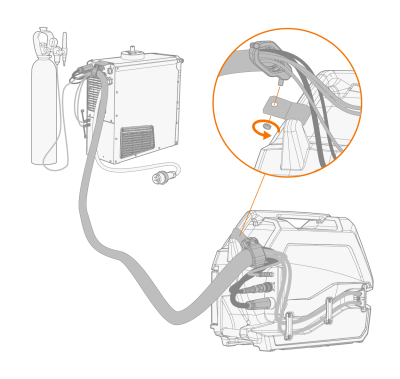

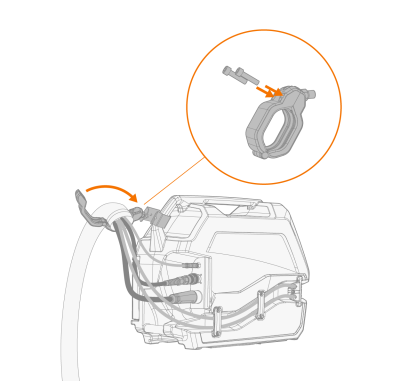

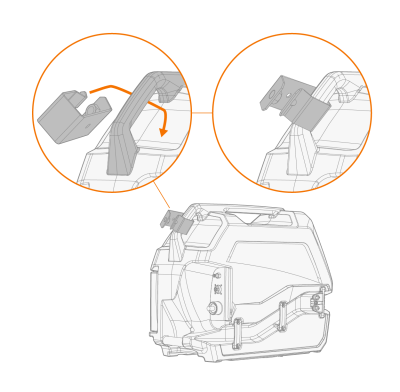

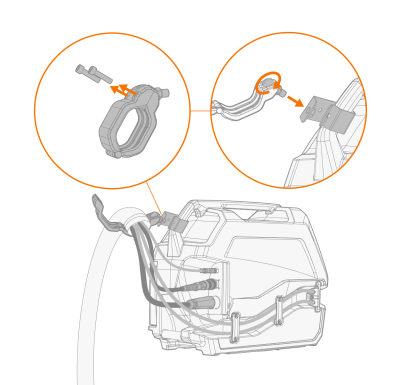

>>  5 meter og længere kabler: For at fastgøre trådboksens ende af mellemkablet skal du placere det ekstra støttebeslag omkring trådboksens bageste håndtag og fastgøre kabelklemmen til det (med den medfølgende møtrik).

For tilslutning af returkablet og MIG-svejsebrænderen til systemet, se Tilslutning af svejsebrænder og returkabel.

De fleste MIG/MAG-applikationer og svejsetråde kører trådboksens svejsestrømskabel forbundet til strømkildens positive terminal. Polariteten kan vælges ved at tilslutte svejsestrømkablet og returkablet til enten det positive eller negative stik på strømkilden. Til dette formål fås en ekstra kabelforlænger til mellemkablets svejsestrømkabel som ekstraudstyr.

Sørg for, at du har tilsluttet og spændt alle kabler korrekt.

Mellemkablet bliver varmt under svejsning. Kablerne skal håndteres med forsigtighed lige efter svejsning.
