Tilslutning af svejsebrænder og returkabel

X3 FastMig er designet til at blive brugt sammen med Kemppi Flexlite GXe MIG-svejsebrændere. For brugsanvisning til Flexlite GXe, se userdoc.kemppi.com.

Kontroller altid, at trådlineren, kontaktdysen og gaskoppen passer til opgaven.

Gør som følger for at tilslutte MIG-svejsebrænderen til X3-trådboksen:

1.

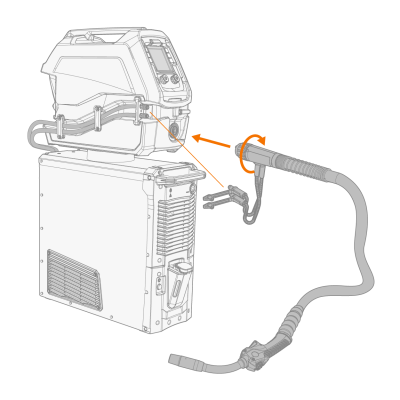

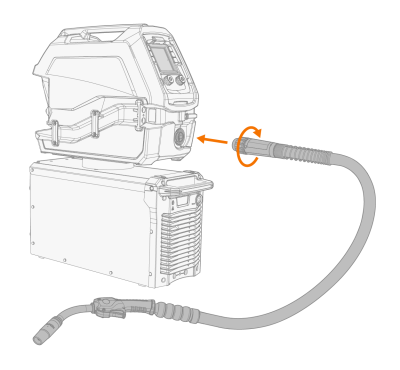

Skub svejsebrænderens stik (Euro) ind i trådboksens brænderstik (Euro), og spænd kraven med hånden.

2.

Hvis din opsætning omfatter en strømkilde med køleenhed og en vandkølet brænder, skal du også tilslutte kølevæskeslangerne. Slangerne er farvekodet.

3.

Monter og isæt svejsetråden som beskrevet i Isætning og udskiftning af svejsetråd og trådspole.

4.

Kontroller gasflowet. Se Montering af gasflasken og test af gasflow for at få flere oplysninger.

5.

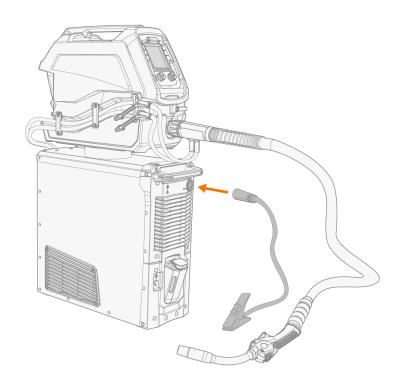

Tilslut returkablet til strømkildens stik (-) på forsiden.

(Illustrationen ovenfor viser forskellige muligheder for opsætning af udstyr).
