Isætning og udskiftning af svejsetråd og trådspole

Dette afsnit beskriver, hvordan man installerer svejsetråd og trådspole på X3-trådboksen.

Monter MIG-svejsebrænderen på trådboksen, før du monterer trådspolen.

Når du skifter trådspolen, skal du fjerne den resterende svejsetråd fra MIG-svejsebrænderen og trådværket, før du fjerner trådspolen.

Tjek altid, at trådrullerne er egnet til den svejsetråd (diameter og materiale), der anvendes. Se også Montering og udskiftning af trådhjul.

Isætning af trådspolen:

1.

Åbn døren til trådfremføringens kabinet.

2.

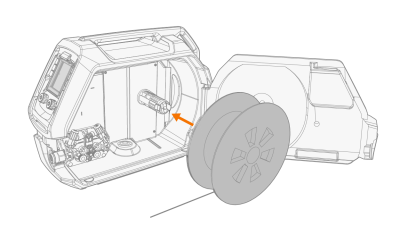

Sæt trådspolen på spolenavet, og skub trådspolen ind i trådboksen, indtil sikringsmekanismens låseclips låser den på plads.

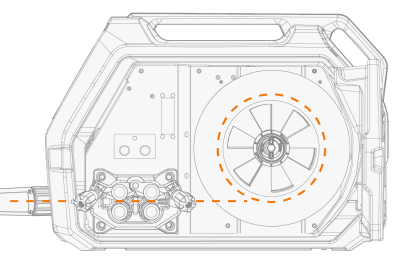

Kontroller, at trådspolen vender rigtigt, så svejsetråden kører fra bunden af spolen til trådrullerne.

Når den er installeret, skal stiften ved siden af trådspolen i trådboksen flugte og gå ind i hullet i spolen eller spoleadapteren. For valg af trådspoleadapter, se Trådspoler.

3.

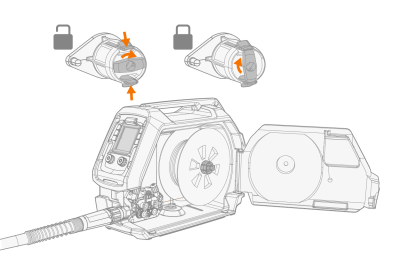

Fastgør låseclipsene ved at dreje håndtaget i trådspolens midte.

4.

Juster om nødvendigt trådrullens bremsekraft ved at dreje på spolebremsens tilspændingsskrue i midten af trådspolens nav.

>>  Bremsekraften kan justeres ved at dreje på justeringsskruen med en flad skruetrækker gennem hullet i låsegrebet.

Den anvendte belastning varierer afhængigt af svejsetrådens og trådspolens størrelse og vægt, men også af svejsetrådens trådhastighed. Jo tungere trådspolen er, og jo hurtigere trådhastigheden er, jo større er behovet for at øge bremsekraften. Juster trykket, fastgør låseclipsen, indstil trådhastigheden, og kontroller, at bremsekraften er tilstrækkelig til at sikre, at svejsetråden ikke løber ud af trådspolen ved overløb.

Aftagning af trådspolen:

1.

Frigør låseclipsene ved at dreje håndtaget i trådspolens midte.

2.

Tryk låseclipsene lidt ind mod midten.

3.

Fjern trådspolen.

Isætning af svejsetråden:

1.

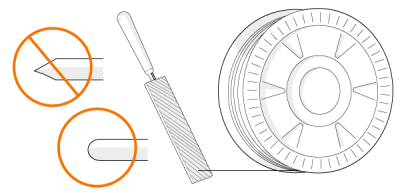

Løsn trådenden fra spolen, og skær bøjede dele af, så enden er lige.

Sørg for at svejsetråden ikke falder af spolen, når den løsnes.

2.

Fil spidsen på svejsetråden glat.

Skarpe kanter på svejsetråden kan beskadige lineren.

3.

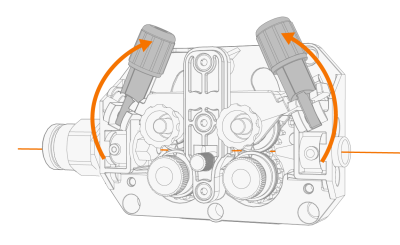

Slip trykhjulenes låsearme for at flytte trådhjulene fra hinanden.

4.

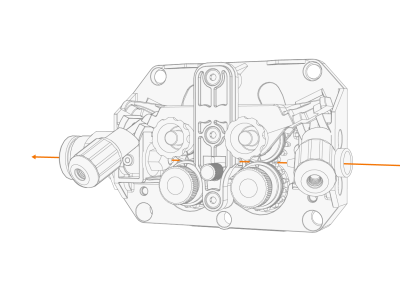

Før svejsetråden gennem indløbsrøret og det midterstyrerør og ind i udløbsstyrerøret, som fører svejsetråden til MIG-svejsebrænderen.

5.

Skub svejsetråden med hånden mod MIG-svejsebrænderen, så den når frem til trådlineren (ca. 20 cm).

6.

Luk trykhjulenes låsearme, så svejsetråden er låst fast mellem trådhjulene. Kontroller, at svejsetråden kører i trådhjulsporene.

7.

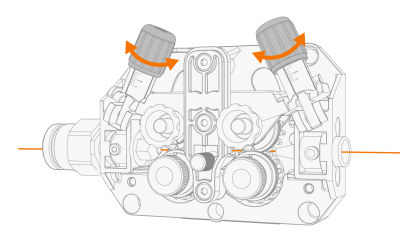

Juster trådhjulenes tryk med trykhjulenes låsearmsknapper.

>>  De graduerede skalaer på trykhjulets låsearme angiver det anvendte tryk på en relativ skala fra 1 til 10.

Tryk jævnt på begge trykhåndtag

For stort tryk kan beskadige svejsetråden (især aluminium og kerne/coatede svejsetråde) og forhindre fremføring af svejsetråden. For stort tryk øger også belastningen på trådværket.

8.

Luk trådboksen.

9.

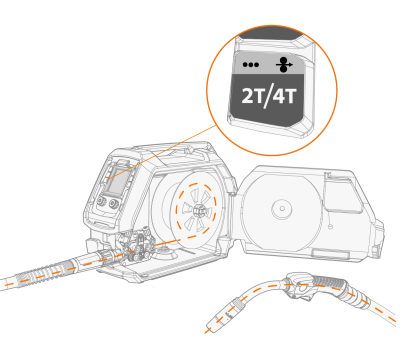

Tryk på trådfødningsknappen for at føre svejsetråden ind i MIG-svejsebrænderen. Stop, når tråden når MIG-svejsebrænderens kontaktdyse.

>>  I X3-trådboksen aktiveres trådfødning ved at trykke længe på knappen til brænderkontakt på betjeningspanelet.

Pas på tråden, når den når kontaktdysen og kommer ud af svejsebrænderen.

10.

Kontroller før svejsning, at svejseparametrene og indstillinger på betjeningspanelet svarer til opsætningen til din svejsning.

>>  Se X3-betjeningspanel for at få flere oplysninger.
