Montering og udskiftning af trådhjul

Udskift trådhjulene, når svejsetrådens materiale og diameter ændres.

Vælg de nye trådhjul i henhold til tabellerne her: Forbrugsmaterialer til X3-trådboks.

Sådan udskiftes trådhjulene:

1.

Åbn trådboksen.

2.

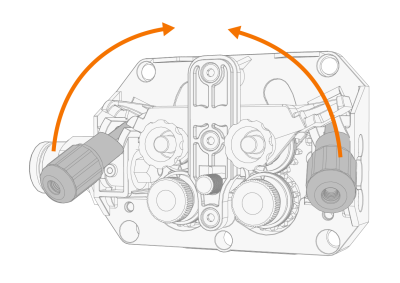

Slip trykhjulets låsearme på trådværksmekanismen.

3.

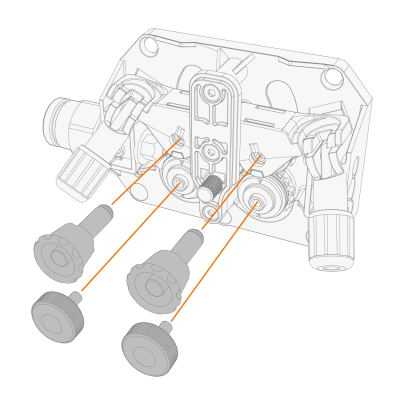

Træk trykhjulets monteringsstifter ud, og skru drivhjulets fastgørelseshætter af.



4.

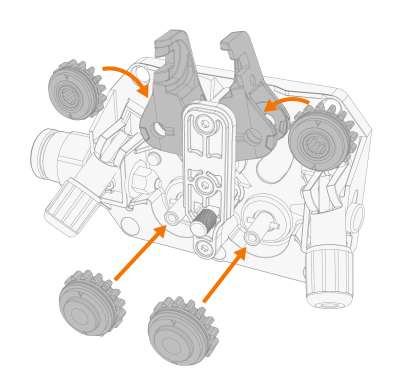

Drej trykhjulholderne op, og tag trykhjulene ud.

5.

Fjern drivhjulene.

6.

Følg de forrige trin i modsat rækkefølge for at montere trådhjulene. Sæt hakket på drivhjulenes bund ud for stiften på drivakslen.

7.

Sæt monteringsstifterne tilbage på plads, så de låser driv- og trykhjulene på plads.

8.

Sænk trykhjulenes låsearme for at fastgøre trykhjulene.

9.

Luk trådboksen.

Se Isætning og udskiftning af svejsetråd og trådspole for flere oplysninger om isætning af svejsetråd.
