Montering af gasflasken og test af gasflow
|
Håndter gasflaskerne forsigtigt. Der er fare for personskade, hvis gasflasken eller dens ventil beskadiges! |
|
Fastgør altid gasflasken korrekt i lodret stilling i en egnet holder på væggen eller på svejseudstyret Hold altid gasflaskens ventil lukket, når der ikke svejses. |
|
- Hvis gasflasken transporteres i en flaskeholder, monteres gasflasken først på transportvognen. Derefter foretages tilkoblingen. - Monter svejsepistolen på trådboksen, før gasflasken monteres og afprøves. Brug ikke hele flaskens indhold. Brug altid en godkendt og afprøvet regulator og flowmåler. |
Kontakt den lokale Kemppi-forhandler for valg af gas og udstyr.
| 1. | Uden flaskevogn: Anbring gasflasken et egnet, sikkert sted. |

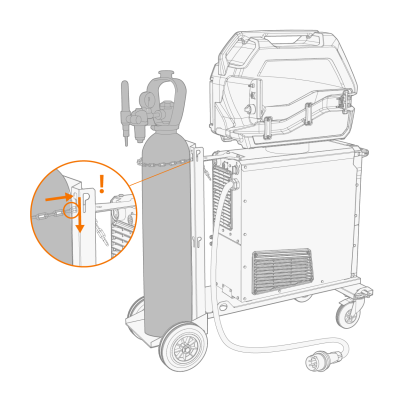

| 2. | Med gasflaskevogn: Flyt gasflasken op på transportenhedens gasflaskestativ, og fastgør den med den medfølgende kæde. |
>> Før kæden gennem den øverste del af nøglehullet, og lad den falde ned i den smalle del af nøglehullet for at låse kæden på plads.
| 3. | Slut svejsebrænderen til trådboksen, hvis det ikke er gjort. |
| 4. | Tilslut gasslangen til trådboksen. |
| 5. | Åbn gasflaskens ventil. |

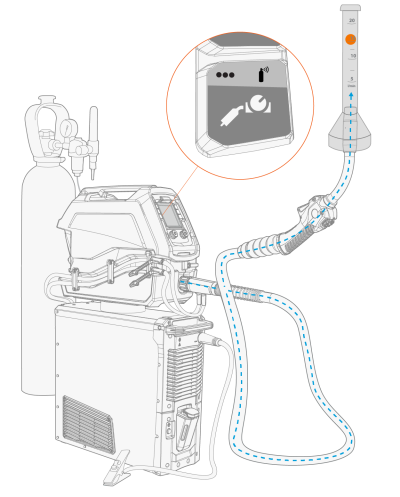

| 6. | Tryk på gastestknappen på trådboksens panel for at skylle den tidligere beskyttelsesgas ud og føre den nye gas ind i systemet. |
>> I X3-trådboksen aktiveres gastestfunktionen ved at trykke længe på fjernbetjeningens valgsknap på betjeningspanelet.
|
|
Brug også gastestfunktionen til at teste, at beskyttelsesgassen strømmer korrekt gennem systemet. |
| 7. | Tryk på gastest-knappen igen for at justere gasflowet. Brug en ekstern flowmåler og -regulator til måling og justering. |
>> I X3-trådboksen aktiveres gastestfunktionen ved at trykke længe på fjernvalgsknappen på betjeningspanelet.
Anbefalet gasflow (kun til generel vejledning):
| MIG* | |
|---|---|
| Argon | 10...25 l/min |
| Helium | - |
| Argon + 18-25 % CO2 | 10...25 l/min |
| CO2 | 10...25 l/min |
* Afhængig af gaskoppens størrelse og svejsestrømmen.
