X3 trådboks

Dette afsnit beskriver X3-trådboksens opbygning.

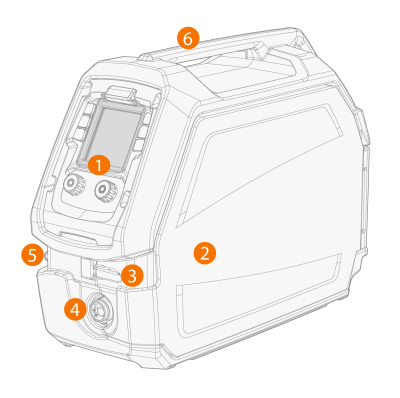

1.

Kontrolpanel (og hængslet displaydæksel til betjeningspanel)

>>  For mere information om X3-trådboksens panel, se X3-betjeningspanel.

2.

Låge til trådbokskabinet

Hold trådboksens kabinetlåge lukket under svejsning for at nedsætte risikoen for personskader eller elektrisk stød. Hold også kabinetlågen lukket på andre tidspunkter for at holde trådboksen ren indvendigt.

3.

Lås på kabinettets låge

4.

Euro-stik for tilslutning af svejsekabel

5.

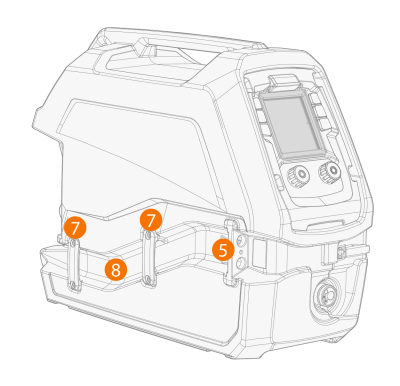

Holder til kølevandsindtag og -udtag

6.

Håndtag

7.

Beslag til slanger til kølemiddel

8.

Kanal til kølemiddelslange.

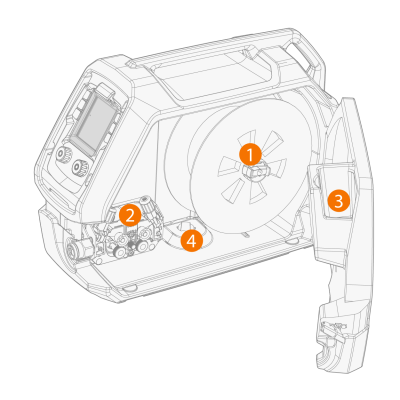

Inde i trådboksen (trådbokskabinettet)

1.

Trådspole og trådspolenav

>>  Flere oplysninger om trådspolen findes i Isætning og udskiftning af svejsetråd og trådspole.

2.

Trådværkets rullemekanisme

3.

Opbevaring af dele

>>  Til midlertidig opbevaring af mindre genstande.

4.

Åbning til tilslutning af monteringsplade

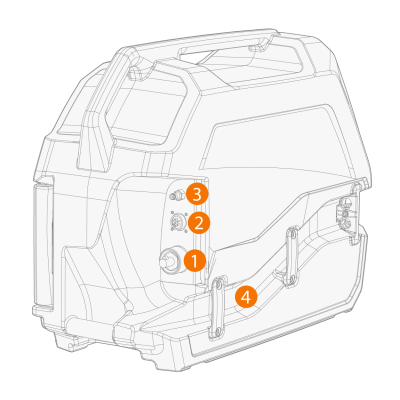

Trådboksens bagside

1.

Stik til svejsestrømskabel

2.

Stik til styrekabel

3.

Lynkobling til beskyttelsesgasslange

4.

Kanal til kølemiddelslange.

Flere oplysninger om montering og tilslutning af kablerne findes i X3-mellemkabler og Installation af kabler.
