X3-mellemkabler

X3 FastMig-mellemkablerne fås i flere forskellige længder og konfigurationer, så de passer til din udstyrsopsætning.

For installation af mellemkablerne henvises til Installation af kabler (X3 WF HD300).

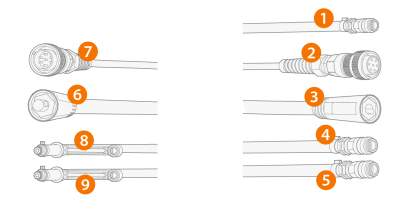

1.

Beskyttelsesgasslange (WF)

2.

Styringskabel (WF)

3.

Svejsestrømkabel (WF)

4.

Slange til kølemiddel (udløb/indløb, farvekodet) (WF)

5.

Slange til kølemiddel (udløb/indløb, farvekodet) (WF)

6.

Svejsestrømkabel (PS)

7.

Styrekabel (PS)

8.

Kun vandkølede modeller: Slange til kølemiddel (udløb/indløb, farvekodet) (PS)

9.

Kun vandkølede modeller: Slange til kølemiddel (udløb/indløb, farvekodet) (PS)

(PS = Strømkildens ende af mellemkablet, WF = Trådboksens ende af mellemkablet.)

Specifikationer for mellemkabler

Kabel	Størrelse på svejsestrømkabel	Kabellængde	Køling	Typer af stik
X37001MG	70 mm2	1,5 m	Gaskølet	7-pin (kontrol), snap (vand/gas), DIX (strøm)
X39501MG	95 mm2	1,5 m	Gaskølet	7-pin (kontrol), snap (vand/gas), DIX (strøm)
X37005MG	70 mm2	5 m	Gaskølet	7-pin (kontrol), snap (vand/gas), DIX (strøm)
X37010MG	70 mm2	10 m	Gaskølet	7-pin (kontrol), snap (vand/gas), DIX (strøm)
X37015MG	70 mm2	15 m	Gaskølet	7-pin (kontrol), snap (vand/gas), DIX (strøm)
X37020MG	70 mm2	20 m	Gaskølet	7-pin (kontrol), snap (vand/gas), DIX (strøm)
X37025MG	70 mm2	25 m	Gaskølet	7-pin (kontrol), snap (vand/gas), DIX (strøm)
X37030MG	70 mm2	30 m	Gaskølet	7-pin (kontrol), snap (vand/gas), DIX (strøm)
X37001MW	70 mm2	1,5 m	Vandkølet	7-pin (kontrol), snap (vand/gas), DIX (strøm)
X39501MW	95 mm2	1,5 m	Vandkølet	7-pin (kontrol), snap (vand/gas), DIX (strøm)
X37005MW	70 mm2	5 m	Vandkølet	7-pin (kontrol), snap (vand/gas), DIX (strøm)
X37010MW	70 mm2	10 m	Vandkølet	7-pin (kontrol), snap (vand/gas), DIX (strøm)
X37015MW	70 mm2	15 m	Vandkølet	7-pin (kontrol), snap (vand/gas), DIX (strøm)
X37020MW	70 mm2	20 m	Vandkølet	7-pin (kontrol), snap (vand/gas), DIX (strøm)
X37025MW	70 mm2	25 m	Vandkølet	7-pin (kontrol), snap (vand/gas), DIX (strøm)
X37030MW	70 mm2	30 m	Vandkølet	7-pin (kontrol), snap (vand/gas), DIX (strøm)
