Hitsauspolttimen asentaminen kobottiin

Asenna Flexlite GXe-C -hitsauspoltin kobottiin käyttämällä kiinnikettä (GXe-C Bracket Flex Mount S/M) ja sovitinlaippaa (ISO 9409-1-50 M6 Adapter Flange).

Älä ylitä annettuja vääntömomenttiarvoja. Liiallinen kiristäminen voi vahingoittaa kiinnitystarvikkeita.

Tarvittavat työkalut:

3 / 4 / 5 mm

1.

Asenna sovitinlaippa kobottiin kuudella kiinnitysruuvilla. (Katso Nm momenttitiedot kobotin valmistajan käyttöohjeesta.)

2.

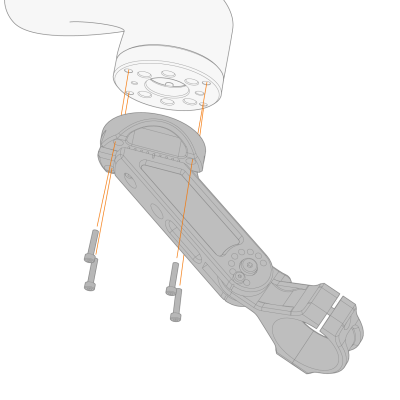

Asenna kiinnike sovittimen laippaan neljällä kiinnitysruuvilla. Kiristä 1,8 Nm momenttiin.

3.

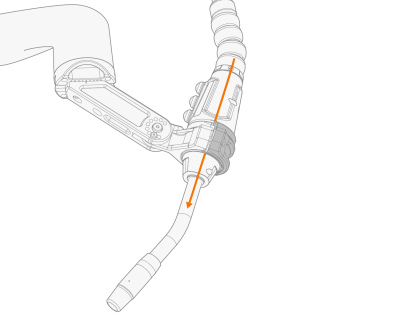

Asenna GXe-C-hitsauspoltin hitsauspolttimen pitimeen.

4.

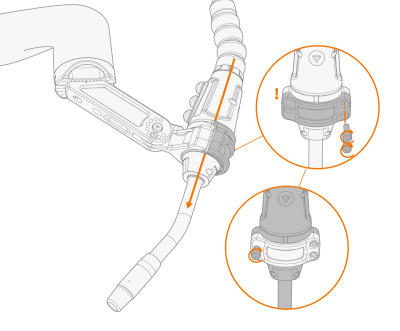

Kiristä ensin kaksi oikeanpuoleista kiinnitysruuvia ja sitten vasemmanpuoleinen kiinnitysruuvi 8 Nm momenttiin.

Hitsauspolttimen kulman ja sijainnin säätöohjeet ovat kohdissa Hitsauspolttimen kulman säätäminen ja Hitsauspolttimen sijainnin säätäminen.
