Hitsauspolttimen kulman säätäminen

Tarvittavat työkalut:

2,5 / 4 mm

1.

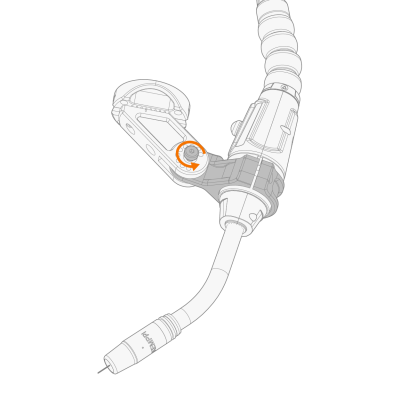

Löysää hitsauspolttimen pitimen kiinnitysruuvi.

2.

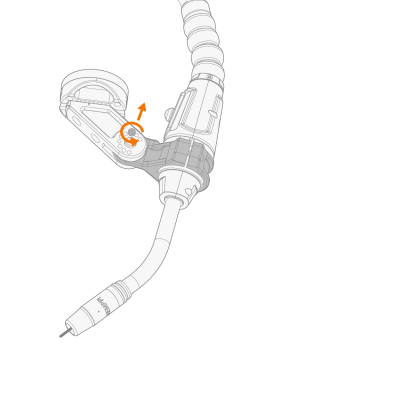

Irrota kulman säätöruuvi.

3.

Etsi oikea kulma. Lisätietoa on kohdassa Kiinnikkeiden kulmat.

4.

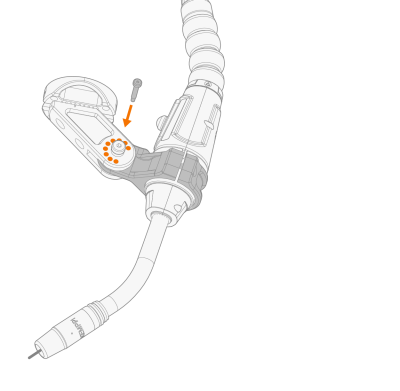

Lukitse kulma asettamalla kulman säätöruuvi paikalleen. Kiristä 0,5 Nm momenttiin (tai kiristä käsin).

5.

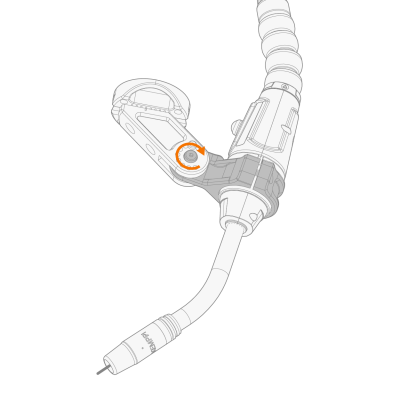

Kiristä hitsauspolttimen pitimen kiinnitysruuvi 8 Nm momenttiin.
