Hitsauspolttimen sijainnin säätäminen

Tarvittavat työkalut:

5 mm

1.

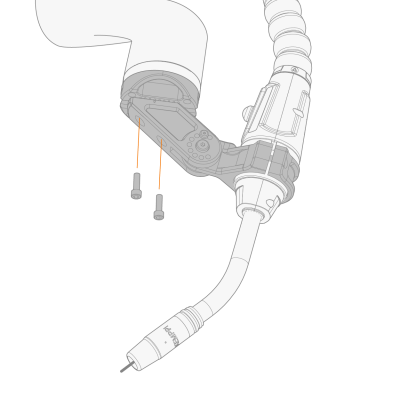

Irrota asennuskiinnikkeen kaksi kiinnitysruuvia.

2.

Liu'uta hitsauspoltin oikeaan kohtaan.

Hitsauspolttimen sijainti on säädettävissä 5 mm:n välein. Varmista, että kohdistusmerkki (*) on samassa linjassa asteikkomerkin kanssa.

3.

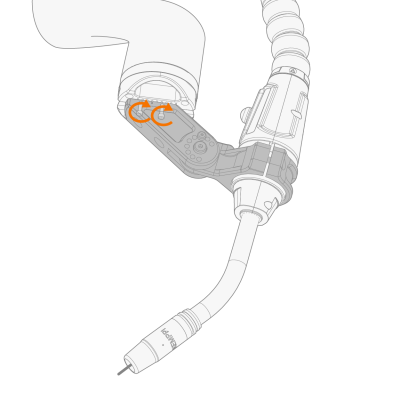

Lukitse hitsauspoltin paikalleen kahdella kiinnitysruuvilla. Kiristä 8 Nm momenttiin.
