将电缆连接到电源和 RCM

本节介绍电源、RCM 和可选水箱中的电缆连接。有关接头描述及其位置，请参见 X5 Power Source 400 和 500 和 Robot Connectivity Module (RCM)。

有关连接保护接地电缆的信息，请参阅 连接 PE（保护接地）线（可选）。

有关连接现场总线模块的信息，请参阅 安装现场总线模块。

1.

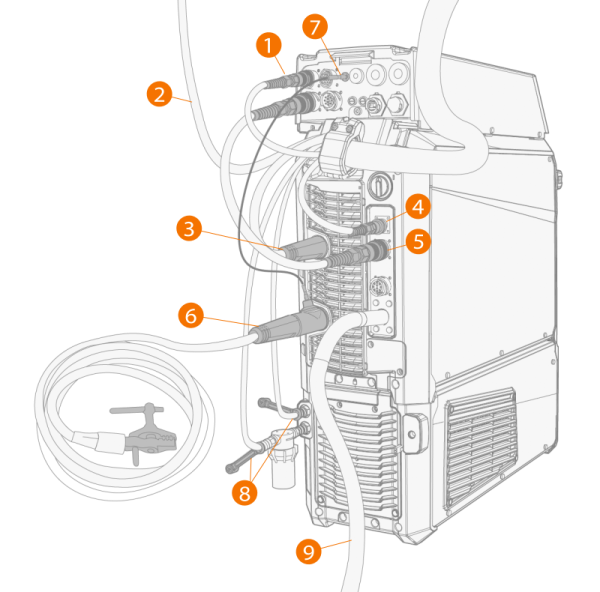

将送丝机控制电缆 (1) 连接到 RCM。

2.

将保护气管 (2) 连接至气瓶。

3.

将焊接电流电缆 (3) 连接到电源的正极 (+) 接头。

4.

仅 Pulse+ 电源：如果您使用了弧压反馈线，请将其连接到接头 (4)。

5.

连接 RCM 和电源之间的 RCM 控制电缆 (5)。

6.

将地线 (6) 连接到电源的负极 (-) 接头。

7.

将接触传感器电缆连接到 RCM (7) 中的接触传感器负极 (-) 接头。

8.

如果您有可选的水箱，请连接冷却液软管 (8)。请注意，冷却剂过滤器必须连接到冷却剂入口接头。有关连接过滤器的更多信息，请参阅 安装水冷单元（可选）。

9.

安装完成后，将主电缆 (9) 连接到电源。
