安装现场总线模块

本节介绍如何安装现场总线模块。在这些说明中，现场总线模块电缆使用电缆夹穿过电缆入口。有关 RCM 中其他电缆入口的信息，请参阅 将电缆布线到 RCM。

有关卸下和安装 RCM 顶盖的说明，请参阅 拆卸和安装 RCM 顶盖。

所需工具：

1.

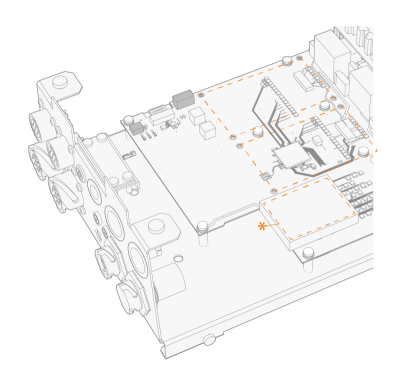

将现场总线模块推入现场总线模块插槽 (*)。拧紧固定螺钉以将现场总线模块固定到位。

2.

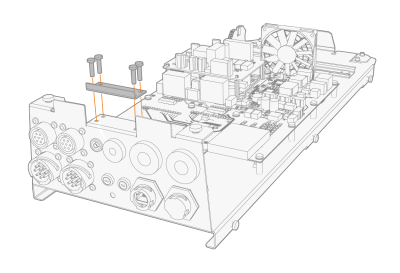

拧下固定螺丝，取下电缆夹。

3.

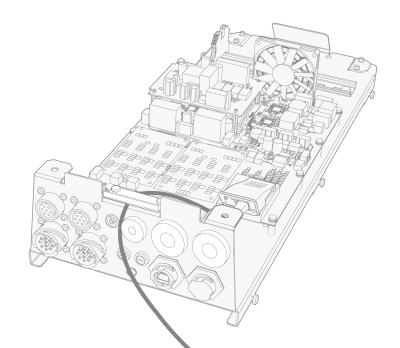

将现场总线模块电缆穿过孔并将其连接到现场总线模块。

根据现场总线模块，电缆可能不同。



4.

重新连接电缆夹并拧紧固定螺钉。
