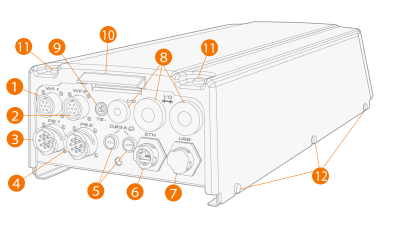

Robot Connectivity Module (RCM)

Robot Connectivity Module (RCM) 处理焊接系统和机器人之间的通信。

有关连接电缆，请参阅 将电缆连接到电源和 RCM。

1.

送丝机控制电缆接头

2.

预留

3.

电源控制电缆接头

4.

预留

5.

保险丝

6.

以太网端口 1 (LAN 1)

7.

USB 端口

8.

电缆入口（带索环）

9.

接触传感器负极 (-) 接头

10.

带电缆夹的电缆入口

11.

顶盖固定螺丝

12.

对准孔和螺丝（用于将顶盖固定到位）。

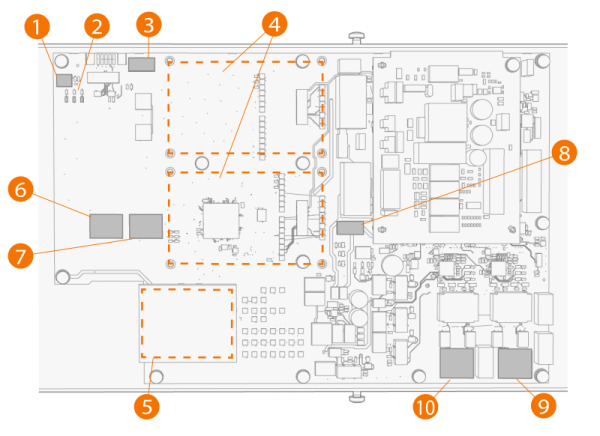

内部 RCM

1.

S1 按钮（强制重置为出厂设置，请参考 故障排除）

2.

LED 指示灯

3.

接触传感器快速输出

4.

附加卡插槽

5.

现场总线模块插槽

6.

门开关终端

7.

停止开关终端

8.

备用电源终端

9.

以太网端口 1 (LAN 1)

10.

以太网端口 2 (LAN 2)。
