X5 Power Source 400 和 500

本节介绍了 X5 Power Source 400 和 X5 Power Source 500 型号的结构。

前

1.

指示灯面板*

2.

运输手柄（不适用于机械提升）

3.

前锁定接口（例如锁定到水箱顶部）

指示灯面板*

1.

VRD（安全电压装置）指示灯

VRD 仅用于 MMA 模式下的手工焊。

2.

高温指示灯（过热）

>>设备过热时 LED 为黄色。

如果电源过热，则热断路器将关闭本机，并且在冷却之前不允许使用该设备。

3.

电源开/关指示灯

>>设备打开时 LED 为绿色。

4.

冷却液温度警告

>>水箱过热时 LED 为黄色。

如果冷却剂过热，则热断路器将关闭焊接系统，并且在冷却剂冷却之前不允许使用该系统。

5.

冷却液循环警告

>>冷却剂循环正常工作时，LED 为绿色。

>>冷却剂循环出问题时，LED 为红色。

如果冷却液循环受阻，则热断路器将关闭焊接系统。再次使用焊接系统之前，需检查并修复错误。

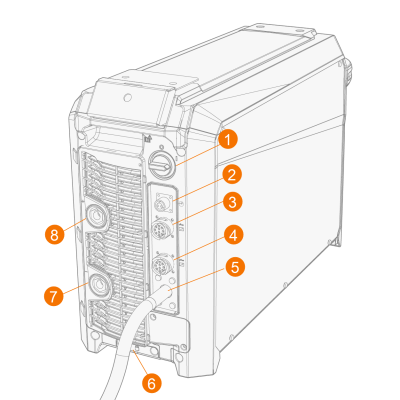

后

1.

电源开关

2.

弧压反馈线接头（仅 Pulse+ 电源）

3.

控制电缆接头

4.

控制电缆接头

5.

电源线

6.

后锁定接口

>>例如用于锁定到水箱顶部

7.

地线接头，负极 (-) 接头

8.

焊接电流电缆接头，正极 (+) 接头。
