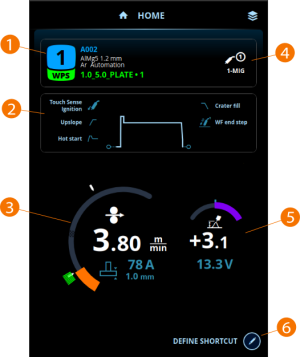

Ekran główny
Widok Ekran główny jest również głównym widokiem operacji spawania. Wyświetlana treść zależy od procesu spawania oraz zastosowanych funkcji.
| 1. | Kanał pamięci, program spawania i instrukcja WPS (jeśli jest używana) |
| 2. | Ustawione parametry i funkcje spawania |
| 3. | Prędkość podawania drutu |
>> W przypadku kombinacji 1-MIG + WisePenetration i Pulse + WisePenetration wyświetlane jest natężenie prądu
>> W przypadku procesu MAX Position wyświetlana jest grubość materiału
>> Białe znaczniki wskazują zakres regulacji
>> Zielony znacznik wskazuje zakres regulacji zdefiniowany w aktywnych instrukcjach WPS (w przypadku ustawienia parametrów spawania poza zakres zdefiniowany w aktywnej instrukcji WPS wyświetli się ostrzeżenie)
| 4. | Aktywny proces spawania |
| 5. | Korekcja napięcia |
>> W przypadku ręcznego procesu MIG wyświetlane jest napięcie spawania
>> W przypadku procesu Wise/MAX wyświetlana jest odpowiednia regulacja parametru Wise/MAX
| 6. | Konfigurowalny skrót |
>> Aby zdefiniować skrót, kliknij przycisk Edytuj, a następnie wybierz skrót z listy dostępnych opcji.

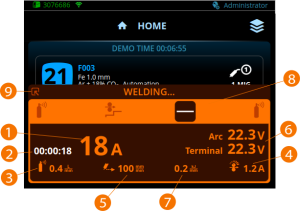

Ekran główny podczas spawania
Podczas spawania dane spawania są wyświetlane w oknie danych spawania.
| 1. | Prąd spawania |
| 2. | Czas spawania |
| 3. | Natężenie przepływu gazu osłonowego (w podajniku drutu R500 EUR+ tylko przy włączonym czujniku przepływu gazu w Ustawieniach robota) |
| 4. | Natężenie prądu zasilającego silnik podajnika |
| 5. | Prędkość spawania (jeśli robot podaje prędkość spawania w tabeli kontrolnej magistrali sterującej) |
| 6. | Napięcie łuku i napięcie wyjściowe |
| 7. | Obliczanie energii liniowej (jeśli robot podaje prędkość spawania w tabeli kontrolnej magistrali sterującej) |
| 8. | Cykl spawania z podświetleniem aktualnie trwającej fazy. |
| 9. | Minimalizuje okno danych spawania do ikony. Wybranie ikony przywraca okno danych spawania. |
Symbole cykli spawania objaśniono w poniższej tabeli:
| Symbol | Opis |
|---|---|
|
Przed‑gaz i po‑gaz |
|
Powolny start |
|
Narastanie |
|
Gorący start |
|
Spawanie ciągłe |
|
Wypełnianie krateru |

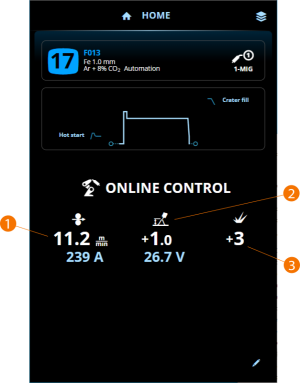

Ekran główny w trybie sterowania online
W trybie sterowania online robot kontroluje wartości niektórych parametrów spawania bezpośrednio. Więcej informacji: Sterowanie online.
| 1. | Prędkość podawania drutu |
>> W przypadku kombinacji 1-MIG + WisePenetration i Pulse + WisePenetration wyświetlane jest natężenie prądu
>> W przypadku procesu MAX Position wyświetlana jest grubość materiału
| 2. | Korekcja napięcia |
>> W przypadku ręcznego procesu MIG wyświetlane jest napięcie spawania
>> W przypadku procesu Wise/MAX wyświetlana jest odpowiednia regulacja parametru Wise/MAX
| 3. | Dynamika |
>> Wyświetlane tylko w przypadku procesów 1-MIG, ręcznego MIG, MAX Position i WiseThin+.
|
Po każdym spawaniu na chwilę wyświetla się podsumowanie (Dane spawania). |
