Home

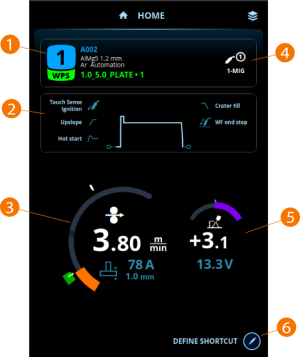

Het Home-scherm is tevens het belangrijkste lasscherm. De weergegeven inhoud is afhankelijk van het lasproces en de gebruikte eigenschappen en functies.
| 1. | Geheugenkanaal, lasprogramma en WPS (indien gebruikt) |
| 2. | Toegepaste lasparameters en functies |
| 3. | Draadaanvoersnelheid |
>> Bij combinaties van 1-MIG + WisePenetration en Pulse + WisePenetration wordt de stroom weergegeven
>> Met proces MAX Positie wordt de plaatdikte weergegeven
>> De witte markeringen geven het afstelbereik aan
>> De groene markering geeft het afstelbereik aan dat is gedefinieerd op de actieve WPS (als u de lasparameters aanpast buiten het afstelbereik dat is gedefinieerd op de actieve WPS, wordt een waarschuwing weergegeven)
| 4. | Actief lasproces |
| 5. | Fijnafstemming |
>> Bij handmatig MIG-proces wordt de lasspanning weergegeven
>> Bij gebruik van een Wise-/MAX-proces wordt een corresponderende Wise-/MAX-parameteraanpassing weergegeven
| 6. | Configureerbare snelkoppeling |
>> U kunt een snelkoppeling definiëren door Bewerken te selecteren en vervolgens een snelkoppeling te selecteren in de lijst met beschikbare opties.

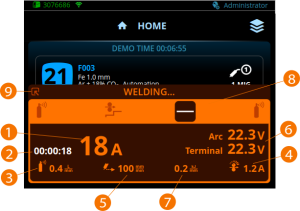

Home-scherm tijdens het lassen
Tijdens het lassen worden de lasgegevens weergegeven in het lasgegevensvenster.
| 1. | Lasstroom |
| 2. | Lasduur |
| 3. | Doorstroomsnelheid voor het beschermgas (in R500 Wire Feeder EUR+ alleen wanneer de gasstroomsensor is geactiveerd in Robotinstellingen) |
| 4. | Motorstroom draadaanvoerunit |
| 5. | Lasvoorloopsnelheid (als de robot de lassnelheid opgeeft in de fieldbusbesturingstabel) |
| 6. | Boogspanning en klemspanning |
| 7. | Berekening van warmte-inbreng (als de robot de lassnelheid opgeeft in de fieldbusbesturingstabel) |
| 8. | Lascyclus met de lopende fase gemarkeerd. |
| 9. | Minimaliseert het lasdatavenster tot een pictogram. Als je het pictogram selecteert, wordt het lasdatavenster hersteld. |
De lascyclussymbolen worden in de volgende tabel uitgelegd:
| Symbool | Omschrijving |
|---|---|
|
Voorgas en gasnastroom |
|
Kruipstart |
|
Upslope |
|
Hot start |
|
Continu lassen |
|
Kratervulling |

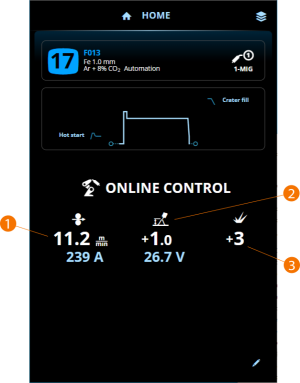

Home-scherm in online controle modus
In de online controle modus de robot controleert de waarden van bepaalde lasparameters rechtstreeks. Raadpleeg Online controle voor meer informatie.
| 1. | Draadaanvoersnelheid |
>> Bij combinaties van 1-MIG + WisePenetration en Pulse + WisePenetration wordt de stroom weergegeven.
>> Met proces MAX Positie wordt de plaatdikte weergegeven
| 2. | Fijnafstemming |
>> Bij een handmatig MIG-proces wordt de lasspanning weergegeven
>> Bij gebruik van een Wise-/MAX-proces wordt een corresponderende Wise-/MAX-parameteraanpassing weergegeven
| 3. | Dynamiek |
>> Alleen weergegeven bij 1-MIG-, handmatig MIG-, MAX Position- en WiseThin+-processen.
|
Na iedere las wordt een lassamenvatting (Lasdata) kort getoond. |
