Koti

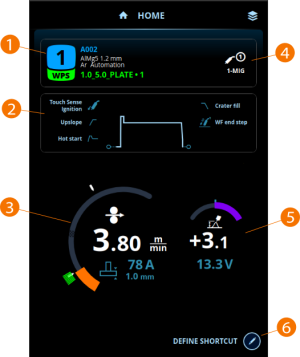

Kotinäkymä on myös päähitsausnäkymä. Näkymän sisältö riippuu hitsausprosessista ja käytetyistä ominaisuuksista ja toiminnoista.
1. | Muistikanava, hitsausohjelma ja WPS (jos käytössä) |
2. | Asetetut hitsausparametrit ja toiminnot |
3. | Langansyöttönopeus |
>> 1-MIG + WisePenetration- ja Pulse + WisePenetration -yhdistelmillä näytetään virta.
>> MAX Position -prosessissa näytetään levyn paksuus
>> Valkoiset merkit osoittavat säätöalueen
>> Vihreä merkki ilmaiseen aktiivisessa hitsausohjeessa määritellyn säätöalueen (Jos säädät hitsausparametreja aktiivisessa hitsausohjeessa määritellyn säätöalueen ulkopuolella, näytölle tulee varoitus)
4. | Käytössä oleva hitsausprosessi |
5. | Hienosäätö |
>> Manuaalisessa MIG-prosessissa näytetään hitsausjännite
>> Wise/MAX-prosesseilla näytetään niitä vastaava Wise/MAX-parametrin säätö
6. | Muokattava pikavalintapainike |
>> Pikavalinnan määrittelemiseksi, valitse Muokkaa-painike ja valitse toiminto listalta.

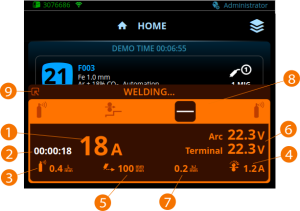

Kotinäkymä hitsauksen aikana
Hitsauksen aikana hitsaustiedot näkyvät hitsaustietoikkunassa.
1. | Hitsausvirta |
2. | Hitsauksen kesto |
3. | Suojakaasun virtausnopeus (vain R500 Wire Feeder EUR+ -langansyöttölaitteessa, kun kaasunvirtauksen tunnistin on asetettu päälle Robottiasetuksissa) |
4. | Langansyöttölaitteen moottorivirta |
5. | Kuljetusnopeus (jos robotti ilmoittaa kuljetusnopeuden kenttäväylätaulussa) |
6. | Kaarijännite ja napajännite |
7. | Lämmöntuonnin laskenta (jos robotti ilmoittaa kuljetusnopeuden kenttäväylätaulussa) |
8. | Hitsausjakso, jossa käynnissä oleva vaihe on korostettuna. |
9. | Pienentää hitsaustietoikkunan kuvakkeeksi. Kuvakkeen valitseminen palauttaa hitsaustietoikkunan. |
Hitsausjakson symbolien selitykset:
Symboli | Kuvaus |
---|---|
![]() |
Etu- ja jälkikaasu |
![]() |
Aloitushidastus |
![]() |
Nousuvirta |
![]() |
Kuuma-aloitus |
![]() |
Jatkuva hitsaus |
![]() |
Kraatterintäyttö |

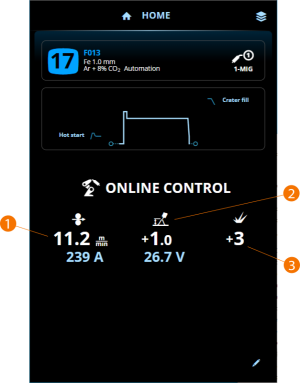

Kotinäkymä online-ohjaustilassa
Online-ohjaustilassa robotti ohjaa tiettyjen parametrien arvoja suoraan. Lisätietoa on kohdassa Online-ohjaus.
1. | Langansyöttönopeus |
>> 1-MIG + WisePenetration- ja Pulse + WisePenetration -yhdistelmillä näytetään virta.
>> MAX Position -prosessissa näytetään levyn paksuus
2. | Hienosäätö |
>> Manuaalisessa MIG-prosessissa näytetään hitsausjännite
>> Wise/MAX-prosesseilla näytetään niitä vastaava Wise/MAX-parametrin säätö
3. | Dynamiikka |
>> Näytetään vain 1-MIG-, manuaalinen MIG-, MAX Position- ja WiseThin+-prosesseissa.
![]() |
Jokaisen hitsin jälkeen näytetään lyhyesti yhteenveto (Hitsaustiedot). |
