Control Pad 视图：设置
设置显示了所选程序的所有焊接参数和其他设置。默认情况下，标题下的内容是折叠起来的。按绿色按钮可展开隐藏的内容。有两种模式，基本和高级。本节介绍了高级模式中的设置视图。

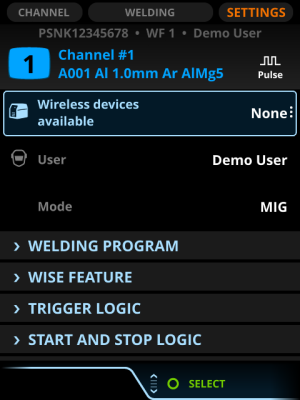

图：高级模式中的设置视图菜单：
欲了解更多有关焊接程序的信息，请参见 Control Pad 中的焊接程序。
双脉冲菜单
在焊接程序中使用双脉冲工艺时，设置中会出现一个额外的菜单，双脉冲。
欲了解更多详细内容，请参见 X8 MIG 焊机中的标准 MIG 焊接工艺。
DProcess 菜单
如果焊接程序包括 DProcess 工艺，则 DProcess 菜单将显示在“设置”视图中。
欲了解更多详细内容，请参见 X8 MIG 焊机中的标准 MIG 焊接工艺。
Wise 功能菜单
Wise 功能显示了可与焊接程序一同使用的 Wise 功能。
欲了解更多详细内容，请参见 Wise 功能。
触发器逻辑菜单
触发器逻辑显示了触发器逻辑选项：2T、4T 和 WP Switch。
欲了解更多详细内容，请参见 触发器逻辑功能。
启动和停止逻辑菜单
启动和停止逻辑显示了多个选项。欲了解更多详细内容，请参见 启动和停止功能。
参数
提供的参数根据所用焊接工艺而有所不同：
| • | 送丝速度 |
>>除了送丝速度之外，您还可以在这里调节送丝速度的最小和最大值。
| • | 电压 |
| • | 微调 |
| • | 动态特性 |
| • | 脉冲电流百分比 |
| • | 启动功率 |
| • | 开始级别 |
| • | 停止功率 |
欲了解更多详细内容，请参见工艺介绍。
系统设置
系统设置下的选项有：
| 1. | 水冷 |
>>将水冷设置为打开、关闭或自动。
>>在打开模式，水冷是连续的。在关闭模式，水冷完全停止。在自动模式，水冷只在需要的时候打开。
| 2. | 中继送丝机选择 |
>>选择您使用的中继送丝机及其长度，或者电动焊枪。
| 3. | WF 电机警告级别 |
>>选择焊接电流限制。如果值超过限制，系统会警告您。
| 4. | 电压显示模式 |
>>选择焊接电压：终端或电弧电压。
| 5. | 安全冷送丝 |
>>将安全冷送丝设置为打开或关闭。如果安全冷送丝打开，在到时间未引弧的情况下，送丝机将送入最多 5 厘米焊丝。如果安全冷送丝关闭，送丝机将送入最多 5 米焊丝。这是为了防止焊丝击中焊工。
| 6. | 空载电压限制 (VRD) |
>>如果您正在使用 MMA 或气刨工艺，请打开或关闭 VRD。VRD 可将焊机输出端子上的最大空载开路电压降低到安全电压。
| 7. | 重置为出厂设置 |
>>将设置恢复为出厂默认设置。
面板设置
面板设置显示了 Control Pad 的机械设置：
| 1. | PIN 锁定 |
>>使用 4 位数的 PIN 码锁定 Control Pad。PIN 锁定功能打开时，如果打开 Control Pad，则每次都需要输入 PIN 码。PIN 锁定功能不会阻止焊接。
| 2. | 更改 PIN 码 |
>>更改 4 位数的 PIN 码。
| 3. | 语言 |
>>从 13 个选项中选择语言。
| 4. | 基本/高级模式 |
>>（用户界面模式）
| 5. | 亮度 |
>>以百分比显示的显示屏亮度。
| 6. | 电源使用 |
>>提供的设置有最小、节能和普通模式。
