Control Pad-vyer: Inställningar
I vyn Inställningar visas alla svetsparametrar och andra inställningar i det valda programmet. Innehållstexten under rubrikerna är som standard förkortad. Tryck på den gröna knappen om du vill visa mer text i kolumnerna. Det finns två lägen, Enkelt och Avancerat. Denna sektion beskriver vyn Inställningar i läget Avancerat.

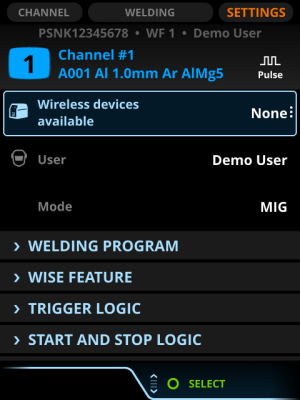

Figur: Menyn för vyn Inställningar i läget Avancerat:
För mer information om svetsprogram, se Svetsprogram i Control Pad.
Meny för DPulse
Om DPulse-processen ingår i ett svetsprogram finns det i Inställningar en extra meny, DPulse.
För mer information, se Standard MIG-svetsprocesser i X8 MIG Welder.
Menyn DProcess
Menyn DProcess dyker upp i menyn Inställningar om DProcess-processen ingår i svetsprogrammet.
För mer information, se Standard MIG-svetsprocesser i X8 MIG Welder.
Meny för Wise-funktion
I Wise-funktion visas de Wise-funktioner som är tillgängliga för användning i svetsprogrammet.
För mer information, se Wise-funktioner.
Meny för Avtryckarlogik
I Avtryckarlogik visas de alternativa avtryckarlogikerna: 2T, 4T och WP Switch.
För mer information, se Funktioner för avtryckarlogik.
Meny för start- och stopplogik
I Start- och stopplogik visas flera alternativ. För mer information, se Start- och stoppfunktioner.
Parametrar
De parametrar som är tillgängliga beror på vilken svetsprocess som ska användas:
| • | Trådmatningshastighet |
>> Här kan du justera trådmatningshastigheten samt dess min- och maxvärden.
| • | Spänning |
| • | Fininställning |
| • | Dynamik |
| • | Pulsströmsprocent |
| • | Starteffekt |
| • | Startnivå |
| • | Stoppeffekt |
För mer information, se processbeskrivningen.
Systeminställningar
Alternativen under Systeminställningar är:
| 1. | Vätskekylning |
>> Ställ in vattenkylningen på ON, OFF eller AUTO.
>> I ON-läget är vattenkylningen påslagen kontinuerligt. I OFF-läget är vattenkylningen helt stoppad. I AUTO-läget är vattenkylningen påslagen när den behövs.
| 2. | Val av mellanmatarverk |
>> Välj det mellanmatarverk som är i bruk samt dess längd eller den motorpistol som används.
| 3. | WF-Motor, varningsnivå |
>> Välj ett gränsvärde för svetsströmmen. Systemet varnar om värdet överskrider gränsvärdet.
| 4. | Spänningsvisningsläge |
>> Välj svetsspänning: polspänning eller bågspänning.
| 5. | Säker trådmatning |
>> Ställ in Säker trådmatning på ON eller OFF. Om Säker trådmatning är i ON-läget, matar trådmatarverket fram max. 5 cm tråd om ljusbågen inte tänts dessförinnan. Om Säker trådmatning är i OFF-läget, matar trådmatarverket fram max. 5 m tråd. På så sätt förhindras att tråden träffar svetsaren.
| 6. | Spänningsreduceringsenhet (VRD) |
>> Ställ VRD i läget ON eller OFF om du använder MMA eller bågluftmejslingsprocessen. VRD minskar den maximala tomgångsspänningen över svetsmaskinens utgångspoler till ett säkert värde.
| 7. | Fabriksåterställning |
>> Återställer inställningarna till fabriksvärdena.
Panelinställningar
I displayenPanelinställningar visas Control Pad's mekaniska inställningar:
| 1. | PIN-lås |
>> Lås Control Pad med en fyrsiffrig PIN-kod. När PIN-låset är aktiverat, måste du ange PIN-koden varje gång du slår på Control Pad. PIN-låset förhindrar inte svetsning.
| 2. | Ändra PIN-kod |
>> Ändra den fyrsiffriga PIN-koden.
| 3. | Språk |
>> Välj ett språk bland 13 olika alternativ.
| 4. | Enkelt / Avancerat läge |
>> (Användargränssnittsläge)
| 5. | Ljusstyrka |
>> Procentuell ljusstyrka i displayen.
| 6. | Strömanvändning |
>> De tillgängliga inställningarna är Minimum, Ekonomisk och Normal.
