Start- och stoppfunktioner
Touch Sense Ignition
Med tändningsfunktionen Touch Sense Ignition får man minimalt med sprut och en stabiliserad båge omedelbart efter tändningen.
Ställ in Touch Sense Ignition på ON eller OFF med hjälp av Control Pad. Gå till Inställningar > Start- och stopplogik > Touch Sense Ignition.
Upslope
Funktionen UpSlope ökar gradvis svetsströmmen / trådmatningsgastigheten upp till önskad nivå. Ställ in funktion på ON/OFF och ställ in initialvärdet för svetsström / trådmatningshastighet i UpSlope
Justera UpSlope med Control Pad genom att gå till Inställningar > Start- och stopplogik > Upslope. När du väljer ON,visas alternativ för justering av Tid och Nivå på skärmen.
Hot start
När du använder funktionen Hot Start, startar svetsningen med parametervärden som skiljer sig från de värden som används för resten av svetsjobbet. Värdena i Hot Start-funktionen ställs automatiskt in på de normala svetsvärdena efter en förutbestämd tid. Använd funktionen t.ex. när du svetsar tjocka material där extra ström (värme) vid starten bidrar till att säkerställa hög kvalitet på svetsen.
När 2T-avtryckarlogiken är i bruk, varar Hot Start:en under den fördefinierade tidsperioden.

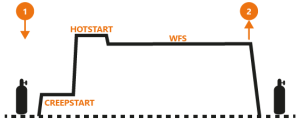

Figur: 2T Hot Start
1. | Avtryckaren intryckt. |
2. | Avtryckaren utsläppt. |
När 4T- eller WP Switch-avtryckarlogiken är i bruk, startar Hot Start när du trycker in avtryckaren och varar tills du släpper ut den igen.

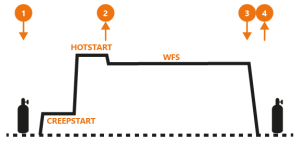

Figur: 4T/WP Switch Hot start
1. | Avtryckaren intryckt. |
2. | Avtryckaren utsläppt. |
3. | Avtryckaren intryckt. |
4. | Avtryckaren utsläppt. |
Justera Hot Start i Control Pad genom att gå till Inställningar > Start- och stopplogik > Hot Start. När du väljer ON,visas alternativ för justering av Tid och Nivå på skärmen. Standardinställningen för Hot Start är OFF.
Kraterfyllnad
När du svetsar med hög svetsström bildas vanligen en krater vid slutet av svetsfogen. Kraterfyllnadsfunktionen minskar stegvis svetsströmmen / trådmatningshastigheten vid slutet av svetsjobbet så att fyllnaden av kratern kan göras med lägre strömnivå.
När 2T-avtryckarlogiken är i bruk, startas kraterfyllnadssekvensen när du släpper ut avtryckaren.
Figur: 2T Kraterfyllnad
1. | Avtryckaren intryckt. |
2. | Avtryckaren utsläppt. |
När 4T- eller WP Switch är i bruk, startas kraterfyllnadssekvensen när du trycker in avtryckaren (i fallet med WP Switch, tryck > 0,5 s). Systemet stannar vid kraterfyllnadens slutnivå tills du släpper ut avtryckaren. När du släpper ut avtryckaren, stoppas omedelbart kraterfyllnadssekvensen.

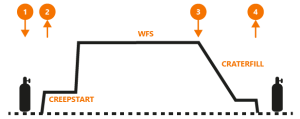

Figure 4T/WP Switch Kraterfyllnad
1. | Avtryckaren intryckt. |
2. | Avtryckaren utsläppt. |
3. | Avtryckaren intryckt. |
4. | Avtryckaren utsläppt. |
Justera kraterfyllnadsparametarana med Control Pad genom att gå till Inställningar > Start- och stopplogik > Kraterfyllnad. När du väljer ON, dyker alternativen för justering av Tid, Startnivå och Slutnivå upp på skärmen.
• | Tid: För 2T definierar detta den tidsperiod som kraterfyllnadssekvensen tar. För 4T/WP Switch definierar detta den tidsperiod det tar att förflytta sig från startnivån till slutnivån. |
• | Startnivå: den nivå på vilken kraterfyllnaden startar. |
• | Stoppnivå: den nivå på vilken kraterfyllnaden avslutas. |
När 4T- eller WP Switch är i bruk, startas kraterfyllnadssekvensen när du trycker in avtryckaren (i fallet WP Switch, tryck > 0,5 s). Sekvensen varar åtminstone under den tidsperiod som definierats för 4T Timer:n, även om du släpper ut avtryckaren innan tiden gått ut.
Förgasströmning
Förgasströmningsfunktionen säkerställer att arbetsstycket skyddas av skyddsgas det ögonblick bågen tänds, så att den smälta metallen inte kommer i kontakt med luften. Detta är viktigt när det gäller material som kräver ett bra gasskydd, som t.ex. rotsfritt stål, aluminium och titan.
När 2T-avtryckarlogiken är i bruk, varar förgasströmningen för den definierade tidsperioden. När 4T- eller WP Switch-avtryckarlogiken är i bruk, varar förgasströmningen tills du släpper avtryckaren.
Justera förgasströmningen i Control Pad genom att gå till Inställningar > Start- och stopplogik > Förgasströmningstid.
Eftergasströmning
Eftergasströmningsfunktionen säkerställer att arbetsstycket skyddas av skyddsgas efter det att ljusbågen stängts av, så att den smälta metallen inte kommer i kontakt med luften. Arbetsstycket är skyddat av skyddsgas tills det har svalnat av tillräckligt. Detta är speciellt viktigt när det gäller material som kräver ett utmärkt gasskydd, som t.ex. rostfritt stål, aluminium och titan.
När 2T-avtryckarlogiken är i bruk, varar förgasströmningen för den definierade tidsperioden. När 4T- eller WP Switch-avtryckarlogiken är i bruk, varar eftergasströmningen tills du släpper avtryckaren; men åtminstone under den fördefinierade tiden.
Justera eftergasströmningen genom att gå till Inställningar > Start- och stopplogik > Eftergasströmningstid. Välj Ställ in tid > Eftergasströmningstid för att definiera den tidsperiod som eftergasströmningen varar, eller Ställ in standard för att välja den förinställda tiden.
Krypstart
Krypstartfunktionen definierar trådmatningshastigheten innan svetsbågen tänds, dvs. innan tillsatstråden kommer i kontakt med arbetsstycket. När bågen tänds, kopplas trådmatningshastigheten automatiskt över till den normala inställda hastigheten. Krypstartsfunktion är alltid påslagen.
Justera krypstartsnivån i Control Pad genom att gå till Inställningar > Start- och stopplogik > Krypstartsnivå. Justeringsområdet är 10% ...90%
Figur: Krypstart
WF-slutsteg
Omdelbart efter det att du stängt av ljusbågen, matas tråden några extra millimeter så att den inte fastnar i kontaktmunstycket.
Ställ in WF-slutsteget på ON eller OFF, i Control Pad, gå till Inställningar > Start- och stopplogik > WF-slutsteg.
