Funktioner för avtryckarlogik

Du kan välja avtryckarlogik med Control Pad i Inställningar > Avtryckarlogik.

2TTryck in avtryckaren (1) för att tända ljusbågen. Släpp ut avtryckaren (2) för att stänga av bågen.

Figur: 2T, avtryckarlogik

4T:Tryck in avtryckaren (1) för att starta gasförströmningen och släpp ut avtryckaren (2) för att tända bågen. Trycke in avtryckaren igen (3) för att stänga av bågen. Släpp ut avtryckaren (4)för att avsluta gasefterströmningen.

Figur: 4T, avtryckarlogik

Avtryckarlogiken för WP Switch liknar den för 4T-logiken, men den innefattar ett sekundärt svetsströmval. När bågen är tänd, kan du välja mellan två förinställda strömnivåer.

Tryck in avtryckaren (1) för att starta gasförströmningen och släpp ut avtryckaren (2) för att tända bågen. Ändra på strömnivån under svetsningen genom att kort trycka in avtryckaren (under mindre än 0,5 sekunder) (3 och 5) och släppa ut den (4 och 6). Tryck in avtryckaren igen (7) för att stänga av bågen. Släpp ut avtryckaren (8) för att avsluta gasefterströmningen.

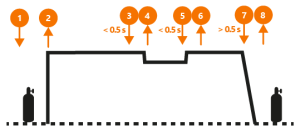

Figur: WP Switch, avtryckarlogik
