Schermen van de Control Pad: Instellingen
Instellingen geeft alle lasparameters en andere instellingen van het geselecteerde programma weer. De inhoud onder de titels is standaard samengevouwen. Druk op de groene ring om de kolommen uit te vouwen. Er zijn twee modi: basis en geavanceerd. Deze paragraaf beschrijft het instellingenscherm in de geavanceerde modus.

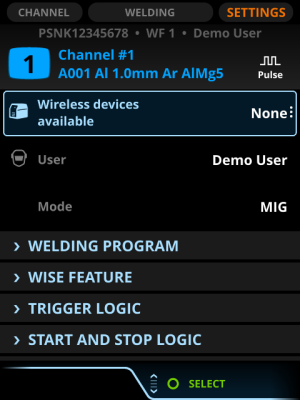

Afbeelding: Het instellingenscherm in de geavanceerde modus
Zie voor meer informatie over lasprogramma's Lasprogramma's in Control Pad.
DPulse-menu
Met het DPulse-proces in een lasprogramma bevatten de Instellingen een extra menu: DPulse.
Zie voor meer informatie Standaard MIG-lasprocessen in X8 MIG Welder.
DProcess-menu
Als het lasprogramma het DProcess-proces bevat (afzonderlijk aan te schaffen), ziet u het DProcess-menu op het scherm Instellingen.
Zie voor meer informatie Standaard MIG-lasprocessen in X8 MIG Welder.
Wise-functiemenu
Wise-functies geeft de Wise-functies weer die kunnen worden gebruikt met het lasprogramma.
Zie voor meer informatie Wise-functies.
Menu Schakelaarlogica
Schakelaarlogica geeft de opties voor schakelaarlogica weer: 2T, 4T en WP Switch.
Zie voor meer informatie Schakelaarlogicafuncties.
Start- en stoplogicamenu
Start- en stoplogica biedt meerdere opties. Zie voor meer informatie Start- en stopfuncties.
Parameters
Welke parameters beschikbaar zijn, hangt af van het gebruikte lasproces:
| • | Draadaanvoersnelheid |
>> Behalve de draadaanvoersnelheid kunt u hier ook de minimale en maximale waarde voor de draadaanvoersnelheid aanpassen.
| • | Spanning |
| • | Fijnafstemming |
| • | Dynamiek |
| • | Pulsstroompercentage |
| • | Startvermogen |
| • | Startniveau |
| • | Stopvermogen |
Zie voor meer informatie de beschrijving van de processen.
Systeeminstellingen
De opties onder Systeeminstellingen zijn:
| 1. | Waterkoeling |
>> Zet de waterkoeling op aan, uit of auto.
>> In de aan-modus werkt de waterkoeling onafgebroken. In de uit-modus staat de waterkoeling helemaal stil. In de auto-modus werkt de waterkoeling wanneer nodig.
| 2. | Selectie van tussenaanvoer |
>> Selecteer de tussenaanvoerunit die u gebruikt en de lengte daarvan, of het gemotoriseerde pistool.
| 3. | Waarschuwingsniveau aanvoermotor |
>> Selecteer een limiet voor de lasstroom. Het systeem waarschuwt als de waarde voorbij de limiet ligt.
| 4. | Spanningsweergavemodus |
>> Selecteer de lasspanning: aansluiting of boogspanning.
| 5. | Veilige draadin- en -doorvoer |
>> Zet de veilige draadin- en -doorvoer aan of uit. Als de veilige draadin- en -doorvoer aan is, voert de draadaanvoerunit maximaal 5 cm draad aan als de boog dan nog steeds niet is ontstoken. Als de veilige draadin- en -doorvoer uit is, voert de draadaanvoerunit maximaal 5 m draad aan. Dit is om te voorkomen dat de draad de lasser raakt.
| 6. | Spanningsreductieapparaat (VRD) |
>> Zet VRD aan of uit als u een MMA- of gutsproces gebruikt. VRD verlaagt de maximale onbelaste open spanning op de uitgangsklemmen van het lasapparaat tot een veilige spanning.
| 7. | Reset fabrieksinst. |
>> Herstel de standaard fabrieksinstellingen.
Paneelinstellingen
Paneelinstellingen geven de mechanische instellingen van de Control Pad weer:
| 1. | Pinvergrendeling |
>> Control Pad vergrendelen met een pincode van vier cijfers. Wanneer de pinvergrendeling actief is, hebt u telkens wanneer de Control Pad wordt ingeschakeld een pincode nodig. Pinvergrendeling belet u niet te lassen.
| 2. | Pincode wijzigen |
>> Wijzig de pincode van vier cijfers.
| 3. | Taal |
>> Kies de taal uit 13 opties.
| 4. | Basismodus/geavanceerde modus |
>> (Modus van gebruikersinterface)
| 5. | Helderheid |
>> Helderheid van het scherm als percentage.
| 6. | Energieverbruik |
>> De beschikbare instellingen zijn Minimaal, Zuinig en Normaal.
