Installation du chariot porte-bouteille de gaz (option)

Pour transporter une grande bouteille de gaz avec le poste à souder, installez le X8 Gas Cylinder Cart. Pour toutes instructions détaillées, voir Instructions de montage du X8 Gas Cylinder Cart. Si la configuration ne comprend pas le chariot porte-bouteille de gaz, passer à Installation du X8 Cooler (en option).

Retirez l'emballage par les côtés, mais laissez le poste à souder reposer sur la palette.

Fixez un jeu de roulettes à l'avant de l'appareil.

>> Pour disposer de roues pivotantes à l'avant et à l'arrière, installez le jeu de roues avant à l'avant de l'appareil. Pour plus d’informations, voir Installation des roues.

>> Pour avoir des roues fixes à l'avant, installez le jeu de roues arrière à l'avant de l'appareil. Pour plus d’informations, voir Installation des roues.

Fixez le chariot porte-bouteille de gaz à l'arrière de l'appareil :

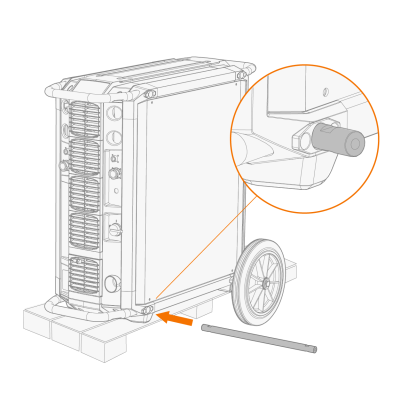

Poussez l'essieu dans l'ouverture à la base de la face arrière de l'appareil.

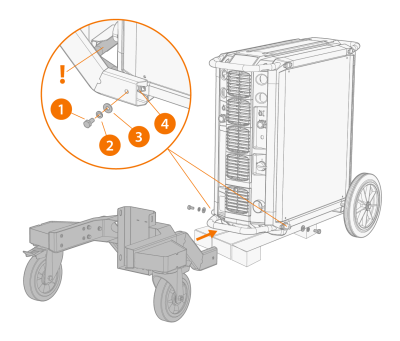

Fixez le jeu de roues du chariot porte-bouteille de gaz à l'essieu avec un boulon (1) et des rondelles (2, 3, 4) des deux côtés.

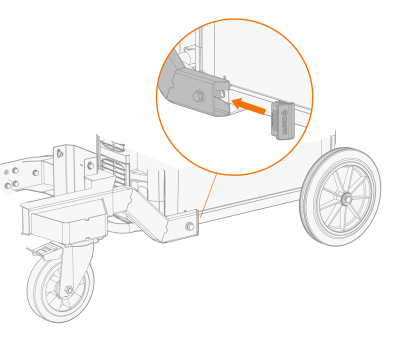

Insérez les bouchons aux extrémités ouvertes du jeu de roues.

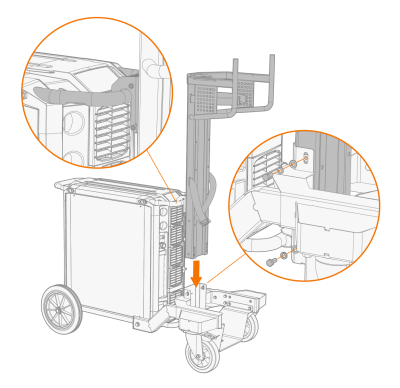

Placez la partie supérieure du chariot porte-bouteille de gaz sur le jeu de roues, et poussez-le vers le bas jusqu'à ce que la griffe se fixe sur la poignée de transport.

Fixez la partie supérieure du chariot porte-bouteille de gaz au jeu de roues avec deux boulons (1) et des rondelles (2, 3) des deux côtés.

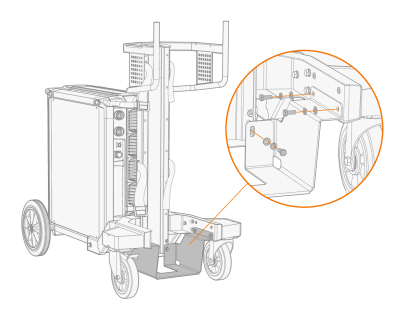

Fixez la base du chariot porte-bouteille de gaz au jeu de roues avec six boulons (1) et des rondelles (2, 3).

>> La base du chariot porte-bouteille de gaz possède deux réglages possibles (le plus bas apparaît dans l'illustration). Le réglage supérieur donne une meilleure garde au sol mais oblige l'utilisateur à soulever plus haut la bouteille de gaz.

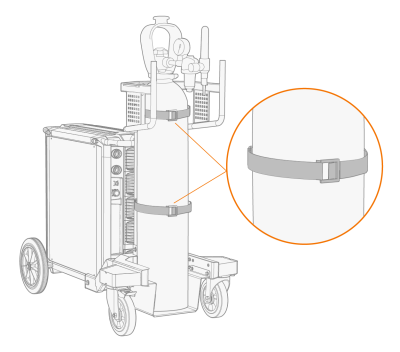

Placez la bouteille de gaz sur le chariot.

Fixez les sangles du chariot autour de la bouteille de gaz.
