Installation du X8 Cooler (en option)
Si votre configuration ne comprend pas le X8 Cooler, vous pouvez ignorer ces instructions.
|
Le X8 Cooler doit être installé par un technicien agréé. N'ouvrez pas les couvercles du poste X8 Power Source. |
|

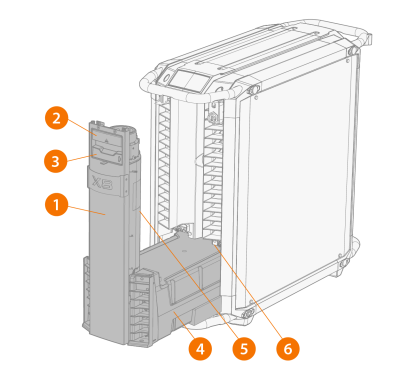

2.
|
Verrouillage du panneau avant |
|
3.
|
Bouton de circulation du liquide de refroidissement |
|
5.
|
Réservoir du liquide de refroidissement |
|
6.
|
Connecteurs de l'unité de refroidissement liquide |
Procéder comme suit :
|
1.
|
Desserrez les deux vis du panneau avant du poste à souder. |
|
2.
|
Tirez le panneau avant vers l'extérieur à partir du bord inférieur. |
|
3.
|
Retirez le couvercle inférieur gauche de l'arrière du poste à souder. |
|
4.
|
Poussez le refroidisseur à l'intérieur du poste à souder à partir de l'ouverture l'avant. |
|
Ne forcez pas, mais veillez à connecter correctement les connecteurs du refroidisseur et du poste à souder. |
|
5.
|
Remplissez le réservoir de liquide de refroidissement avec une solution de refroidissement adaptée. Pour plus d’informations, voir Remplissage du refroidisseur. |
|
6.
|
Serrez les deux vis du panneau avant du poste à souder. |
