Installation des roues
Pour disposer de roues pivotantes à l'avant et à l'arrière, installez le jeu de roues avant à l'avant de l'appareil. Pour avoir des roues fixes à l'avant, installez le jeu de roues arrière à l'avant de l'appareil. Voir également la section Installation du chariot porte-bouteille de gaz (option)
Procéder comme suit :
Installation des roues arrière :
|
1.
|

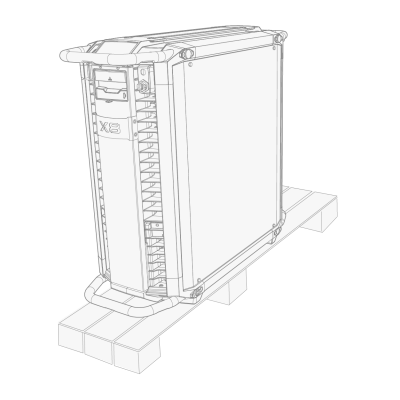

Retirez l'emballage par les côtés, mais laissez le poste à souder reposer sur la palette. |
|
2.
|

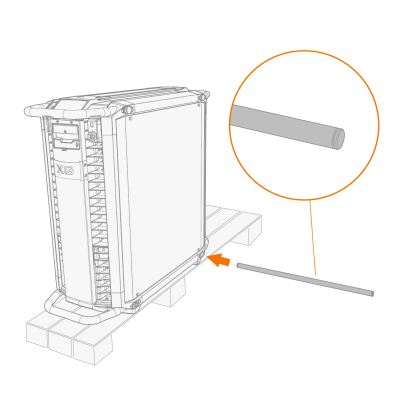

Poussez l'essieu arrière dans l'ouverture à la base de la face arrière de l'appareil, et positionnez l'essieu au milieu. |
|
3.
|

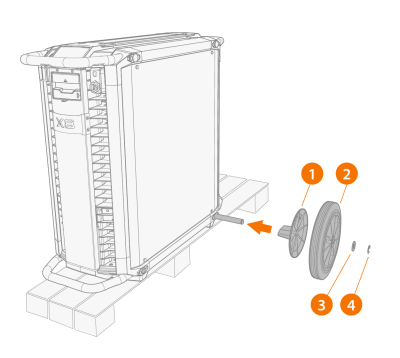

Glissez les deux entretoises de roue (1) sur l'essieu. |
|
4.
|
Glissez les deux roues (2) sur l'essieu. |
|
5.
|
Glissez les deux rondelles (3) sur l'essieu. |
|
6.
|
Glissez les deux bagues d'arrêt (4) sur l'essieu jusqu'à ce qu'elles s'enclipsent dans la rainure de l'essieu. |
Installation des roues avant :
|
1.
|

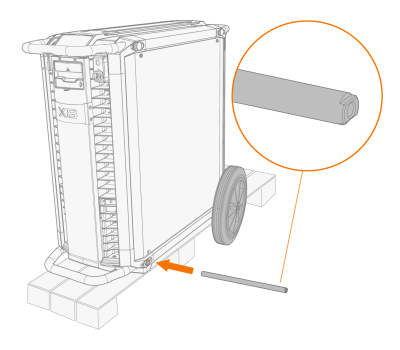

Poussez l'essieu avant dans l'ouverture à la base de la face avant de l'appareil, et positionnez l'essieu au milieu. |
|
2.
|

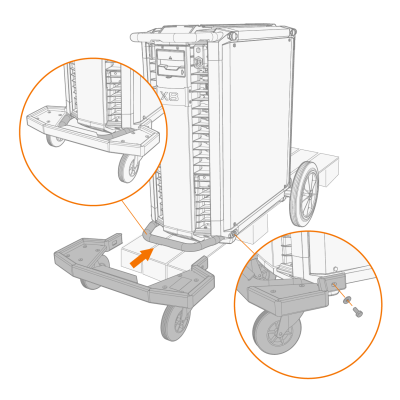

Placez la poignée de transport sur la saillie du jeu de roues et alignez les trous du jeu de roues sur les extrémités de l'essieu. |
|
3.
|
Fixez le jeu de roues avant à l'extrémité de l'essieu avec un boulon (1) et une rondelle (2) de chaque côté. |
|
4.
|

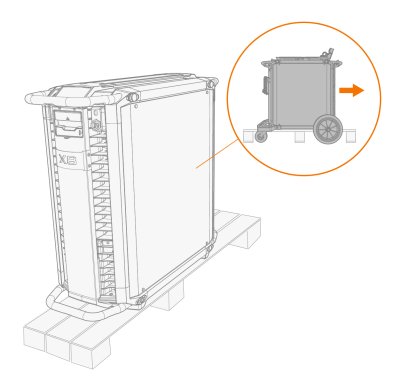

Après avoir fixé les roues, soulevez le poste à souder de la palette. |
