Hitsausjärjestelmän käyttöönoton valmistelu
Ennen kuin aloitat hitsauslaitteen käytön, kytke hitsauslaite päälle, valmistele jäähdytyslaite käyttöä varten ja liitä maadoituskaapeli.
Hitsausjärjestelmän käynnistys
Kytke virtalähde ja langansyöttölaite päälle kääntämällä virtalähteen pääkytkin ON-asentoon (I). Kun virtalähde on päällä, virran merkkivalo palaa vihreänä merkkivalopaneelissa.

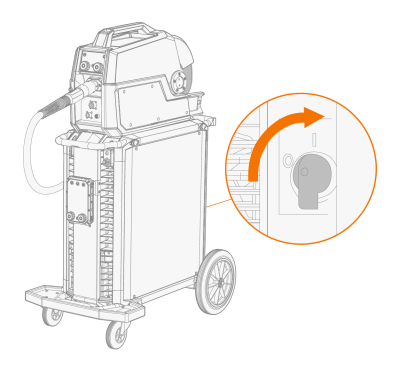

Kuva: Hitsausjärjestelmän käynnistys
Langansyöttölaite käynnistyy samaan toimintatilaan, joka oli käytössä, kun se edellisen kerran sammutettiin. Käynnistä ja sammuta hitsauslaite kääntämällä pääkytkintä. Älä käytä verkkopistoketta kytkimenä.
|
Jos hitsauslaitetta ei käytetä pitkään aikaan, kytke laite irti sähköverkosta irrottamalla verkkopistoke. |
Control Padin käynnistys
Kytke Control Pad päälle painamalla virtapainiketta muutaman sekunnin ajan.
Jäähdytyslaitteen käyttöönoton valmistelu

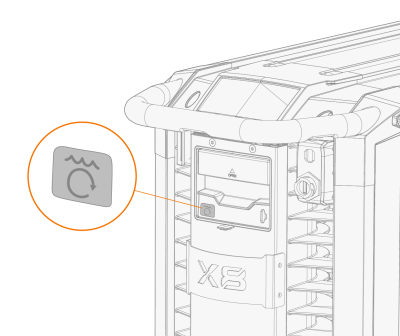

Täytä jäähdytyslaitteen sisällä oleva jäähdytysnestesäiliö Kemppi-jäähdytysnesteellä. Hitsauksen aikana jäähdytysnestettä on pumpattava järjestelmän läpi. Paina virtalähteen etupaneelissa olevaa jäähdytysnesteen kierrätyspainiketta. Se aktivoi moottorin, joka pummaa jäähdytysnestettä letkuihin ja hitsauspistooliin.
Kun painat pitkään jäähdytysnesteen kierrätyspainiketta, pumppu alkaa kierrättää jäähdytysnestettä. Täyttyminen jatkuu automaattisesti, vaikka vapautat painikkeen. Paina jäähdytysnesteen kierrätyspainiketta uudelleen automaattisen täytön aikana, jos haluat keskeyttää täytön esimerkiksi löystyneen liittimen vuoksi. Jos linja ei täyty minuutin kuluessa painikkeen vapauttamisesta, automaattinen täyttö keskeytyy ja merkkivalo vilkkuu vuorotellen vihreänä ja punaisena.
Paneelissa on myös merkkivaloja, jotka ovat keltaisia, kun jäähdytysnestettä on liian vähän tai jäähdytysnesteen lämpötila on liian korkea. Merkkivalo on vihreä, kun kierto on moitteeton.
Paina jäähdytysnesteen kierrätyspainiketta aina hitsauspistoolin vaihdon jälkeen.
Jäähdytyslaitteen täyttöä koskevia ohjeita on luvussa Jäähdytyslaitteen täyttö.
Maadoituskaapelin yhdistäminen
|
Kiinnitä maadoituskaapeli työkappaleeseen käyttäjien loukkaantumisriskin ja sähkölaitteiden vahingoittumisriskin välttämiseksi. |

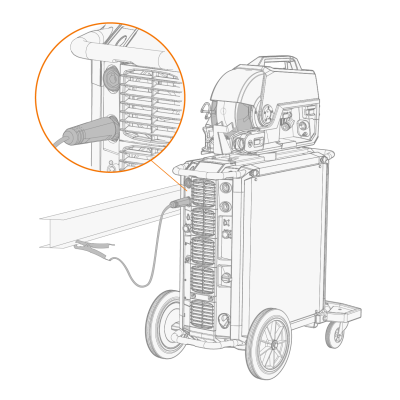

Kuva: Maadoituskaapelin liitin virtalähteessä
Kiinnitä maadoituskaapelin puristin työkappaleeseen.
Puhdista kosketuspinta metallioksidista ja maalista ja varmista, että puristin on lujasti kiinni.
Täytä jäähdytyslaite 20–40-prosenttisella jäähdytysnesteellä, esimerkiksi Kempin jäähdytysnesteellä.
X8 MIG Welder mittaa valokaaren jännitettä sekä välikaapelin ja hitsauspistoolin jännitehäviötä. Kalibroinnin jälkeen virtalähde laskee kaarijännitteen, jos jännitteentunnistuskaapelia ei ole kytketty.
