Kaarijännitteen kalibrointi

X8 MIG Welder mittaa valokaaren jännitettä sekä välikaapelin ja hitsauspistoolin jännitehäviötä. Kalibroinnin jälkeen virtalähde laskee kaarijännitteen, jos jännitteentunnistuskaapelia ei ole kytketty.

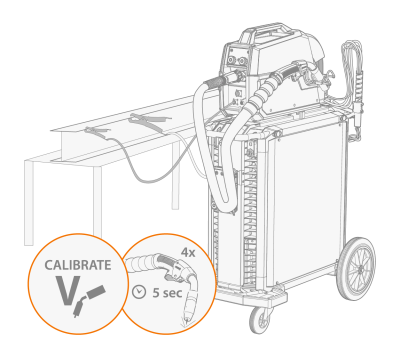

Kuva: Hitsauskaapelien kalibrointi

Noudata seuraavia ohjeita:

1.

Varmista, että langansyöttölaitteen ja virtalähteen välille on kytketty mittauskaapeli.

2.

Liitä jännitteentunnistuskaapeli langansyöttölaitteesta työkappaleeseen.

3.

Säädä hitsausparametrit.

4.

Hitsaa vähintään neljä hitsiä, joista kunkin kesto on viisi sekuntia.

>>  Kun kalibrointihitsejä on useita, mittaustuloksesta tulee tarkempi.

>>  Hitsauslaite tekee kalibroinnin välikaapelin pituuden perusteella. Arvot tallennetaan, joten kalibrointi on tehtävä vain kerran hitsausjärjestelmän asennuksen jälkeen.

5.

Kalibroinnin jälkeen voit seurata kaarijännitettä Control Padista ja langansyöttölaitteen ohjauspaneelista hitsauksen aikana ja sen jälkeen. Valitse Jännitenäytön tila, kun haluat seurata kaarijännitettä Control Padin näytöltä. Oletusasetuksena on Kaarijännite.

On suositeltavaa pitää jännitteentunnistuskaapeli jatkuvasti kytkettynä. Jos kaapelia ei ole kytketty, virtalähde laskee kaarijännitteen kalibrointiarvojen perusteella.

Toista vaiheet 1–4 aina kun muutat välikaapelin tai maadoituskaapelin pituutta.
