Control Padin näkymät: Asetukset-näkymä
Asetukset-näkymä sisältää valitun ohjelman kaikki hitsausparametrit ja muut asetukset. Otsikkojen alla olevat sisällöt eivät oletusarvoisesti ole näkyvissä. Laajenna sarakkeita painamalla vihreää painiketta. Valittavana on kaksi tilaa: Perus ja Edistynyt. Tässä luvussa kuvataan Asetukset-näkymän Edistynyt-tilaa.

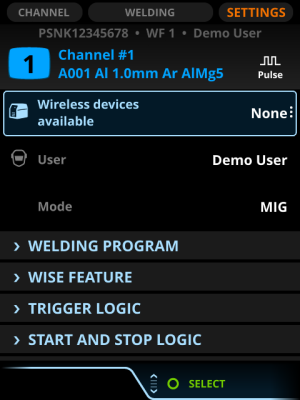

Kuva: Asetukset-näkymän valikko edistyneessä tilassa:
Lisätietoa hitsausohjelmista on kohdassa Control Pad -laitteen hitsausohjelmat.
DPulse-valikko
Kun hitsausohjelmassa on DPulse-prosessi, Asetukset-näkymässä on DPulse-lisävalikko.
Lisätietoja on kohdassa MIG-vakiohitsausprosessit X8 MIG Welder -laitteessa.
DProcess-valikko
Jos hitsausohjelma sisältää DProcess-toiminnon, DProcess-valikko näkyy Asetukset-näkymässä.
Lisätietoja on kohdassa MIG-vakiohitsausprosessit X8 MIG Welder -laitteessa.
Wise-toimintovalikko
Wise-toimintovalikossa näkyvät ne Wise-toiminnot, joita voi käyttää kyseisessä hitsausohjelmassa.
Lisätietoja on kohdassa Wise-toiminnot.
Liipaisintoimintovalikko
Liipaisintoimintovalikossa näkyvät liipaisimen toimintatavat: 2T, 4T ja WP Switch.
Lisätietoja on kohdassa Liipaisintoiminnot.
Käynnistys- ja pysäytyslogiikan valikko
Käynnistys- ja pysäytyslogiikan valikossa on useita vaihtoehtoja. Lisätietoja on kohdassa Käynnistys- ja pysäytystoiminnot.
Parametrit
Käytettävissä olevat parametrit vaihtelevat hitsausprosessin mukaan:
| • | Langansyöttönopeus |
>> Langansyöttönopeuden lisäksi voit määrittää langansyöttönopeuden vähimmäis- ja enimmäisarvot.
| • | Jännite |
| • | Hienosäätö |
| • | Dynamiikka |
| • | Pulssivirran prosentti |
| • | Käynnistysteho |
| • | Aloitustaso |
| • | Lopetusteho |
Lisätietoa on prosessien kuvauksissa.
Järjestelmäasetukset
Järjestelmäasetuksissa on valittavana seuraavat vaihtoehdot:
| 1. | Vesijäähdytys |
>> Kytke vesijäähdytys ON-, OFF- tai AUTO-tilaan.
>> ON-tilassa vesijäähdytys on jatkuvasti käytössä. OFF-tilassa vesijäähdytys on pois käytöstä. AUTO-tilassa vesijäähdytys on tarvittaessa käytössä.
| 2. | Välisyöttölaitteen valinta |
>> Valitse käytettävä välisyöttölaite ja sen pituus tai moottoripistooli.
| 3. | Langansyöttömoottorin varoitustaso |
>> Valitse hitsausvirran raja-arvo. Järjestelmä varoittaa, jos raja-arvo ylittyy.
| 4. | Jännitenäytön tila |
>> Valitse hitsausjännite: napa- tai kaarijännite.
| 5. | Langanajon turvatoiminto |
>> Kytke langanajon turvatoiminto ON- tai OFF-tilaan. Kun langanajon turvatoiminto on ON-tilassa, langansyöttölaite syöttää enintään viisi senttimetriä lankaa, jos kaari ei syty siihen mennessä. Kun langanajon turvatoiminto on OFF-tilassa, langansyöttölaite syöttää enintään viisi metriä lankaa. Tällä estetään langan osuminen hitsaajaan.
| 6. | Jännitteenalennuspiiri (VDR) |
>> Kytke jännitteenalennuspiiri ON- tai OFF-tilaan, jos käytössä on puikkohitsaus tai talttaus. Jännitteenalennuspiiri laskee hitsauskoneen lähtöliittimien tyhjäkäyntijännitteen turvalliselle tasolle.
| 7. | Tehdasasetusten palautus |
>> Palauta asetukset takaisin tehdasasetuksiksi.
Paneeliasetukset
Paneeliasetuksissa näkyvät Control Padin laiteasetukset:
| 1. | PIN-lukitus |
>> Lukitse Control Pad nelinumeroisella PIN-koodilla. Kun PIN-lukitus on päällä, PIN-koodi vaaditaan joka kerta, kun Control Pad käynnistetään. PIN-lukitus ei estä hitsaamista.
| 2. | Muuta PIN-koodi |
>> Muuta nelinumeroinen PIN-koodi.
| 3. | Kieli |
>> Valitse jokin 13 kielivaihtoehdosta.
| 4. | Perus/Edistynyt |
>> (Käyttöliittymän tila)
| 5. | Kirkkaus |
>> Näytön kirkkaus prosentteina.
| 6. | Sähkönkulutus |
>> Käytettävissä olevat asetukset ovat Minimi, Taloudellinen ja Normaali.
