Käynnistys- ja pysäytystoiminnot
Touch Sense Ignition
Touch Sense Ignition -toiminto vähentää roiskeita ja vakauttaa valokaaren välittömästi sytytyksen jälkeen.
Säädä Touch Sense Ignition -toiminto päälle tai pois (ON/OFF) Control Padilla valitsemalla Asetukset > Käynnistys- ja pysäytyslogiikka > Touch Sense Ignition.
Nousuvirta
Nousuvirta-toiminto lisää vähitellen hitsaustehoa/langansyöttönopeutta halutulle tasolle. Käyttäjä kytkee toiminnon päälle ja pois päältä (ON/OFF) ja asettaa nousuvirran tehon/langansyöttönopeuden lähtöarvon.
Säädä nousuvirtaa Control Padilla valitsemalla Asetukset > Käynnistys- ja pysäytyslogiikka > Nousuvirta. Kun painat ON-painiketta, ajan ja tason säätövaihtoehdot tulevat näyttöön.
Kuuma-aloitus
Kuuma-aloitusta käytettäessä parametriarvot ovat hitsauksen alussa erilaiset kuin hitsaustyön muissa vaiheissa. Kuuma-aloituksen arvot palautuvat automaattisesti normaaleiksi hitsausarvoiksi ennalta määritetyn ajan jälkeen. Toiminto on hyödyllinen esimerkiksi paksun materiaalin hitsaamisessa, jolloin aloituksessa käytetty lisäteho (lämpö) auttaa takaamaan hitsin korkean laadun.
Kun 2T-liipaisintoiminto on käytössä, kuuma-aloitus kestää ennalta määritetyn ajan.

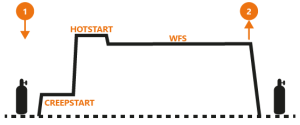

Kuva: Kuuma-aloitus 2T-toiminnolla
| 1. | Liipaisin painetaan alas. |
| 2. | Liipaisin vapautetaan. |
Kun 4T- tai WP Switch -liipaisintoiminto on käytössä, kuuma-aloitus alkaa liipaisinta painettaessa ja jatkuu, kunnes liipaisin vapautetaan.

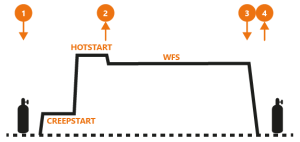

Kuva: Kuuma-aloitus 4T- tai WP Switch -toiminnolla
| 1. | Liipaisin painetaan alas. |
| 2. | Liipaisin vapautetaan. |
| 3. | Liipaisin painetaan alas. |
| 4. | Liipaisin vapautetaan. |
Säädä kuuma-aloitusta Control Padilla valitsemalla Asetukset > Käynnistys- ja pysäytyslogiikka > Kuuma-aloitus. Kun painat ON-painiketta, ajan ja tason säätövaihtoehdot tulevat näyttöön. Kuuma-aloituksen oletusasetus on OFF.
Kraatterintäyttö
Suurella teholla hitsattaessa hitsin loppuun muodostuu tavallisesti kraatteri. Kraatterintäyttö-toiminto laskee hitsaustehoa/langansyöttönopeutta vähitellen hitsaustyön lopussa, jolloin kraatteri voidaan täyttää alhaisella tehotasolla.
Kun 2T-liipaisintoiminto on käytössä, liipaisimen vapauttaminen käynnistää kraatterintäyttöprosessin.

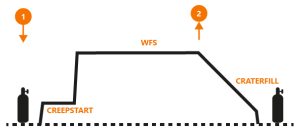

Kuva: Kraatterintäyttö 2T-toiminnolla
| 1. | Liipaisin painetaan alas. |
| 2. | Liipaisin vapautetaan. |
Kun 4T- tai WP Switch -liipaisintoiminto on käytössä, liipaisimen painaminen hitsauksen aikana (WP Switch -toiminnossa painaminen yli 0,5 sekunnin ajan) käynnistää kraatterintäyttötoiminnon. Järjestelmä pysyy kraatterintäytön lopetustasolla, kunnes liipaisin vapautetaan. Liipaisimen vapauttaminen lopettaa välittömästi kraatterintäyttötoiminnon.

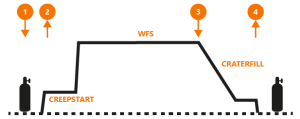

Kuva: Kraatterintäyttö 4T- tai WP Switch -toiminnolla
| 1. | Liipaisin painetaan alas. |
| 2. | Liipaisin vapautetaan. |
| 3. | Liipaisin painetaan alas. |
| 4. | Liipaisin vapautetaan. |
Säädä kraatterintäyttöparametreja Control Padilla valitsemalla Asetukset > Käynnistys- ja pysäytyslogiikka > Kraatterintäyttö. Kun painat ON-painiketta, ajan, aloitustason ja lopetustasonsäätövaihtoehdot tulevat näyttöön.
| • | Aika: 2T-toimintoa käytettäessä määritetään aika, jonka kraatterintäyttö kestää. 4T- tai WP Switch -toimintoa käytettäessä määritetään aika, joka kuluu siirtymiseen aloitustasolta lopetustasoon. |
| • | Aloitustaso: taso jossa kraatterintäyttö käynnistyy. |
| • | Lopetustaso: taso jossa kraatterintäyttö päättyy. |
Kun 4T Timer on käytössä, liipaisimen painaminen (WP Switch -toiminnossa painaminen yli 0,5 sekunnin ajan) käynnistää kraatterintäytön. Se kestää vähintään 4T Timer -ajastuksella määritetyn ajan, vaikka liipaisin vapautetaan ennen sen päättymistä.
Etukaasu
Etukaasutoiminto suojaa työkappaleen suojakaasulla valokaaren syttyessä ja estää sulaa metallia joutumasta kosketuksiin ilman kanssa. Tämä on tärkeää hitsattaessa tehokasta kaasusuojausta vaativia materiaaleja, kuten ruostumatonta terästä, alumiinia ja titaania.
Kun 2T-liipaisintoiminto on käytössä, etukaasutoiminto kestää määritetyn ajan. Kun 4T- tai WP Switch -liipaisintoiminto on käytössä, etukaasutoiminto jatkuu, kunnes liipaisin vapautetaan.
Säädä etukaasuaikaa Control Padilla valitsemalla Asetukset > Käynnistys- ja pysäytyslogiikka > Etukaasuaika.
Jälkikaasu
Jälkikaasutoiminto suojaa työkappaleen kaasulla valokaaren sammumisen jälkeen ja estää sulaa metallia joutumasta kosketuksiin ilman kanssa. Työkappale suojataan suojakaasulla, kunnes se on jäähtynyt riittävästi. Tämä on erityisen hyödyllistä hitsattaessa tehokasta kaasusuojausta vaativia materiaaleja, kuten ruostumatonta terästä ja titaania.
Kun 2T-liipaisintoiminto on käytössä, jälkikaasutoiminto kestää ennalta määritetyn ajan. Kun 4T- tai WP Switch -liipaisintoiminto on käytössä, jälkikaasutoiminto jatkuu, kunnes liipaisin vapautetaan, mutta kuitenkin vähintään ennalta määritetyn ajan.
Säädä jälkikaasutoimintoa valitsemalla Asetukset > Käynnistys- ja pysäytyslogiikka > Jälkikaasu. Määritä jälkikaasun kesto valitsemalla Aseta aika > Jälkikaasuaika tai ota käyttöön tehdasasetus valitsemalla Aseta oletusaika.
Aloitushidastus
Aloitushidastus määrittää langansyöttönopeuden ennen valokaaren syttymistä eli ennen kuin lisäainelanka on kosketuksissa työkappaleen kanssa. Kun valokaari syttyy, langansyöttönopeus vaihtuu automaattisesti käyttäjän asettamalle tasolle. Aloitushidastustoiminto on aina käytössä.
Säädä aloitushidastuksen tasoa Control Padilla valitsemalla Asetukset > Käynnistys- ja pysäytyslogiikka > Aloitushidastustaso. Säätöalue on 10–90 prosenttia.
Kuva :Aloitushidastus (Creep start)
Langan irrotus
Kun valokaari sammuu, langansyöttölaite syöttää vielä muutaman millimetrin lisäainelankaa, jotta lanka ei juutu virtasuuttimeen.
Säädä langan irrotustoiminto päälle tai pois (ON/OFF) Control Padilla valitsemalla Asetukset > Käynnistys- ja pysäytyslogiikka > Langan irrotus.
