Langaton yhteys
Control Pad yhdistyy langattomasti X8 Wire Feeder -langansyöttölaitteeseen. Jos järjestelmässä on kaksi langansyöttölaitetta, valitse mihin laitteeseen yhteys muodostetaan. Control Pad voidaan yhdistää X8 Power Source -virtalähteeseen silloin, kun langansyöttölaitetta ei tarvita, esimerkiksi puikkohitsauksessa tai talttauksessa.
Tietoa Control Padin ja virtalähteen tai langansyöttölaitteen välisen kaapeliyhteyden muodostamisesta on kohdassa Kaapeliyhteys.
Jos Control Padia ei ole yhdistetty, näyttöön tulee seuraava ilmoitus:
Noudata seuraavia ohjeita:
| 1. | Yhdistä Control Pad langattomasti langansyöttölaitteeseen tai virtalähteeseen seuraavasti: |

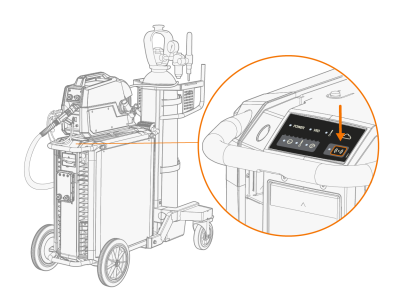

>> Paina virtalähteen merkkivalopaneelissa olevaa langattoman liitännän painiketta.
>> Virtalähteen merkkivalo alkaa vilkkua, kun järjestelmä etsii Control Padia.
>> Lähellä olevien langansyöttölaitteiden tai virtalähteiden sarjanumerot tulevat Control Padin näytölle.
|
Jos hitsausjärjestelmässä on langansyöttölaitteita, langattoman liitännän painikkeella voi muodostaa yhteyden Control Padin ja langansyöttölaitteen välille. Jos hitsausjärjestelmässä ei ole langansyöttölaitteita, Control Pad voidaan yhdistää virtalähteeseen. |
Kuva: Yhteyden muodostaminen langansyöttölaitteeseen / Yhteyden muodostaminen virtalähteeseen:
>> Valitse yhteys siirtymällä sen kohdalle ja painamalla vihreää painiketta.
|
|
Yhteysluettelossa näytetään saatavilla olevien langansyöttölaitteiden ja virtalähteiden sarjanumerot. Tarkista sarjanumero laitteen arvokilvestä. |
Yhteys muodostuu Control Padin sekä langansyöttölaitteen tai virtalähteen välille. Virtalähteen merkkivalo jää palamaan.
|
|
Kun yhteys on luotu, Control Pad yrittää luoda sen uudelleen, jos sitä käytetään yhteysalueen ulkopuolella. Katkaise yhteys valitsemalla Control Padissa Katkaise yhteys. |
| 2. | Voit yhdistää Control Padin langansyöttölaitteeseen myös langansyöttölaitteen ohjauspaneelista, jos olet kaukana virtalähteestä. |
>> Valitse Asetukset > Langattomat laitteet > Yhdistä. Langansyöttölaite yhdistyy automaattisesti Control Padiin.
| 3. | Toimi seuraavasti, jos et ulotu virtalähteen ja langansyöttölaitteen painikkeisiin: |
>> Valitse Control Padissa Asetukset > Langattomia laitteita käytettävissä.
>> Siirrä valinta langansyöttölaitteen tai virtalähteen kohdalle.
>> Paina vihreää painiketta.
