Kaapeliyhteys

Control Pad voidaan liittää kaapelilla X8 Power Source -virtalähteeseen tai X8 Wire Feeder -langansyöttölaitteeseen. Liitä Control Pad kaapelilla, kun langaton yhteys ei ole käytettävissä.

Noudata seuraavia ohjeita:

1.

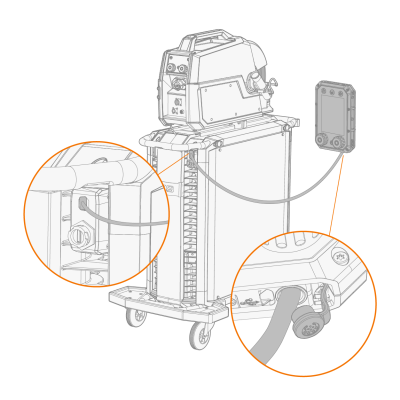

Control Pad liitetään kaapelilla virtalähteeseen seuraavasti:

>>  Kytke yhdistelmäkaapeli virtalähteen Control Pad -liitäntään.

>>  Liitäntä on merkitty Control Pad -kuvakkeella.

>>  Kytke yhdistelmäkaapeli Control Padin pohjassa olevaan yhdistelmäkaapelin liittimeen.

2.

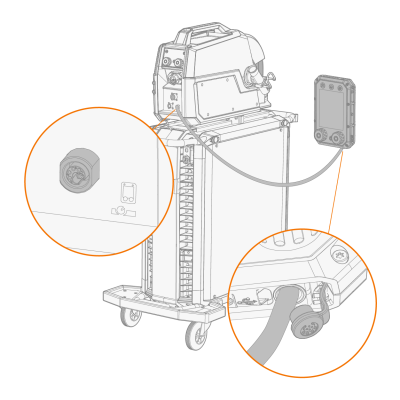

Control Pad liitetään kaapelilla langansyöttölaitteeseen seuraavasti:

>>  Kytke yhdistelmäkaapeli langansyöttölaitteen kaukosäätimen liitäntään.

>>  Liitäntä on merkitty Control Pad -kuvakkeella.

>>  Kytke yhdistelmäkaapeli Control Padin pohjassa olevaan yhdistelmäkaapelin liittimeen.

Käytä Control Padin lataamiseen mieluiten ulkoista laturia.
