Vistas de Control Pad: Configuración
La vista de configuración muestra todos los parámetros de soldadura y otros ajustes del programa seleccionado. Por defecto, los contenidos se encuentran ocultos bajo los títulos. Presione el botón verde para desplegar las columnas. Existen dos modos: Básico y Avanzado. Esta sección describe la vista de Configuración en el modo Avanzado.

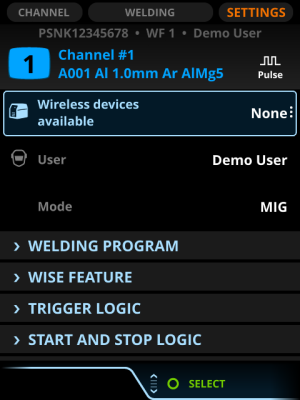

Figura: El menú vista Configuración en el modo Avanzado:
Para más información sobre los Programas de soldadura, consulte Programas de soldadura en Control Pad.
Menú DPulse
Con el proceso DPulse en un programa de soldadura, Configuración muestra un menú adicional, DPulse.
Para más información, consulte Procesos de soldadura MIG estándar en X8 MIG Welder.
Menú DProcess
Si el programa de soldadura incluye el proceso DProcess, en la vista de Configuración aparece el menú DProcess.
Para más información, consulte Procesos de soldadura MIG estándar en X8 MIG Welder.
Menú Función Wise
La función Wise muestra las funciones Wise disponibles para usar con el programa de soldadura.
Para más información, consulte Funciones Wise.
Menú de lógica del disparador
Lógica del gatillo muestra las opciones de la lógica del disparador: 2T, 4T y WP Switch.
Para más información, consulte Funciones de la lógica del disparador.
Menú de lógica de inicio y detención
Lógica de inicio y detención muestra diversas opciones. Para más información, consulte Funciones de inicio y detención.
Parámetros
Los parámetros disponibles varían en función del proceso de soldadura utilizado:
| • | Velocidad de alimentación del alambre |
>> Además de la velocidad de alimentación del alambre, usted puede ajustar aquí los valores mínimos y máximos de la velocidad de alimentación del alambre.
| • | Voltaje |
| • | Ajuste fino |
| • | Dinámicas |
| • | % Corriente de pulso |
| • | Potencia de inicio |
| • | Nivel inicio |
| • | Potencia de detención |
Para más información, consulte la descripción de los procesos.
Config. Sistema
Las opciones incluidas en la Configuración del sistema son:
| 1. | Refrigeración por agua |
>> Establece la refrigeración por agua en modo ON (activado), OFF (desactivado) o AUTO (automático).
>> En el modo ON, la refrigeración por agua es continua. En el modo OFF, la refrigeración por agua está completamente detenida. En el modo AUTO, la refrigeración por agua se enciende cuando es necesario.
| 2. | SelecciónSub Alimentador |
>> Seleccione el subalimentador que esté utilizando y su longitud o la pistola motorizada.
| 3. | Nivel advertencia motor WF |
>> Seleccione un límite para la corriente de soldadura. Este sistema le avisa cuando el valor supera el límite.
| 4. | Modo indicador de voltaje |
>> Seleccione el voltaje de soldadura: terminal o voltaje del arco.
| 5. | Avance de alambre seguro |
>> Establece el Avance de alambre seguro en modo ON, OFF. Cuando el Avance de alambre seguro está en modo ON, el alimentador de alambre aporta como máximo 5 cm de alambre si el arco no se ha encendido hasta el momento. Cuando el Avance de alambre seguro está en modo OFF, el alimentador de alambre aporta como máximo 5 m de alambre. Esto es para evitar que el alambre alcance al soldador.
| 6. | Dispositivo de reducción de voltaje (VRD) |
>> Encienda o apague el VRD si está empleando el proceso MMA o resanado. VRD reduce el voltaje en vacío sin carga máximo en todos los terminales de salida de la máquina soldadora hasta conseguir un voltaje seguro.
| 7. | Rest. valores de fábrica |
>> Restaura la configuración a los valores predeterminados de fábrica.
Config. panel
Configuración del panel muestra la configuración mecánica de Control Pad:
| 1. | Bloqueo PIN |
>> Bloquee el Control Pad con un código PIN de 4 dígitos. Si el bloqueo con PIN está activado, el código PIN es necesario cada vez que se enciende el Control Pad. El bloqueo con PIN no impide la soldadura.
| 2. | Cambio Código PIN |
>> Cambie el código PIN de 4 dígitos.
| 3. | Idioma |
>> Seleccione el idioma entre 13 opciones distintas.
| 4. | Modo básico/avanzado |
>> (Modo de interfaz de usuario)
| 5. | Brillo |
>> Brillo de la pantalla en porcentajes.
| 6. | Consumo de potencia |
>> Las opciones disponibles son Mínimo, Económico y Normal.
