Funciones de la lógica del disparador

Puede seleccionar la lógica del disparador a través de Control Pad en Ajustes > Lógica del disparador.

•

2T: al presionar el gatillo (1) se enciende el arco. Soltar el disparador (2) apaga el arco.

Figura: Lógica del gatillo 2T

•

4T: Pulsar el disparador (1) enciende el Pregas y soltar el disparador (2) enciende el arco. Volver a pulsar el disparador (3) apaga el arco. Soltar el disparador (4) apaga el modo Postgas.

Figura: Lógica del gatillo 4T

•

WP Switch: la lógica del gatillo de WP Switch es parecida a la lógica de 4T, pero incluye una opción de selección secundaria de la potencia de soldadura. Con el arco encendido, podrá cambiar entre los dos niveles de potencia preajustados.

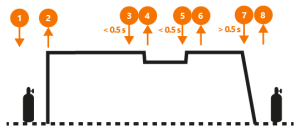

Pulsar el disparador (1) enciende el Pregas y soltar el disparador (2) enciende el arco. Durante la soldadura, pulse el disparador brevemente (durante menos de 0,5 segundos) (3 y 5) y suéltelo (4 y 6), esto modifica el nivel de corriente. Volver a pulsar el disparador (7) durante un rato mayor apaga el arco. Soltar el disparador (8) apaga el modo Postgas.

Figura: lógica del gatillo de WP Switch
