X5 Wire Feeder 300
本节介绍了 X5 Wire Feeder 300 Manual 和 300 AP/APC 的结构。
|
不同型号的数据可能会有所不同。 |

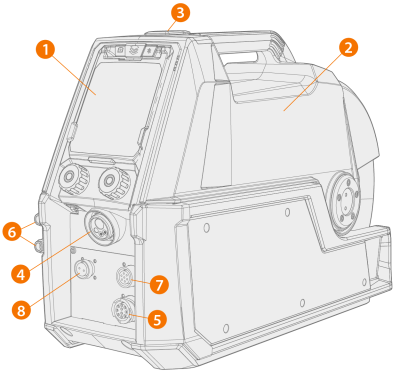

| 1. | 控制面板（和控制面板显示盖） |
>>有关 X5 Wire Feeder 300 AP/APC 控制面板的更多信息，请参阅 AP/APC 控制面板。
>>有关 X5 Wire Feeder 300 Manual 控制面板的更多信息，请参见 X5 WF 300 Manual 和 HD200 Manual 的控制面板。
| 2. | 顶盖 |
>>送丝机机箱门
>>手柄
|
在焊接过程中保持送丝机顶盖关闭，以减少受伤或触电的危险。 在其他时间也要保持顶盖关闭，以保持送丝机内部清洁。 |
|
|
手柄适用于短距离人工携带的情况。允许使用吊索暂时悬吊设备使其脱离手柄（例如用于移动）。 |
| 3. | 顶盖插销 |
| 4. | 用于焊接电缆连接的欧式接头 |
| 5. | 控制电缆接头 |
| 6. | 冷却液进口和出口接头（颜色编码） |
| 7. | 超长送丝系统同步接头 |
| 8. | 仅 X5 Wire Feeder 300 AP/APC：电压感应电缆接头 |
|
|
有关支持的中继送丝机，请参阅控制面板设置。 |
送丝机内部（送丝机机箱）

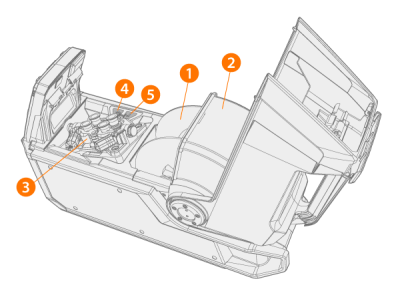

| 1. | 焊丝盘 |
>>有关焊丝盘卷轴的更多信息，请参见 焊丝盘轴和轮毂 (300)。
| 2. | 焊丝盘锁定盖板 |
| 3. | 送丝轮机构 |
| 4. | 冷送丝按钮 |
>>（在电弧熄灭时）送出焊丝。
| 5. | 气体检测按钮 |
>>测试保护气流量并冲洗气管。
送丝机内部（中继线柜）

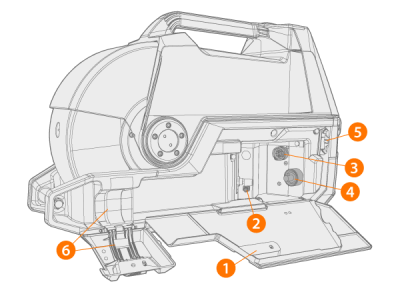

| 1. | 中继线柜门和插销 |
| 2. | 保护气软管接头 |
| 3. | 控制电缆接头 |
| 4. | 焊接电缆接头 |
| 5. | 冷却液软管安装槽 |
| 6. | 中继线应变消除装置 |

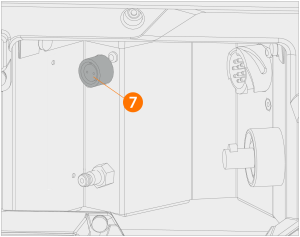

| 7. | X5 Wire Feeder 300 AP/APC:中继线的电压感应电缆接头 |
有关安装和连接电缆，请参见 X5 中继线 和安装电缆（X5 WF 200、X5 WF 300、X5 WF HD300）。
如果包含了内置气体流量计，它也位于中继线机柜中。
送丝机固定配件
可使用以下固定配件套件将 X5 Wire Feeder 300 安装在 X5 电源的顶部：
| • | 固定的固定板和锁定机构，用于一台送丝机 |
| • | 带锁定机构的旋转板，用于一台送丝机 |
| • | 具有两个锁定机构的双旋转板，用于两台送丝机 |
| • | 带平衡臂的旋转板，用于一台送丝机。 |
