X5 Wire Feeder 200

本节介绍了 X5 Wire Feeder 200 Manual 的结构。

	在焊接过程中保持送丝机盖关闭，以减少受伤或触电的危险。在其他时间也要保持盖关闭，以保持送丝机内部清洁。
	手柄适用于短距离人工携带的情况。允许使用吊索暂时悬吊设备使其脱离手柄（例如用于移动）。

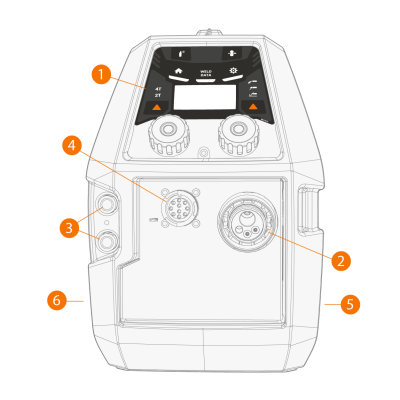

1.

控制面板

>>有关 X5 Wire Feeder 200 Manual 控制面板的更多信息，请参见 X5 WF 200 Manual 的控制面板。

2.

用于焊接电缆连接的欧式接头

3.

冷却液进口和出口接头（颜色编码）

4.

控制电缆接头

5.

送丝机机柜侧

6.

中继线机柜侧

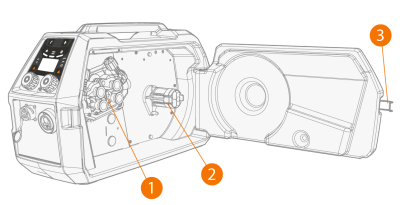

送丝机内部（送丝机机柜）

1.

送丝轮机构

2.

焊丝轮毂

>>有关焊丝盘卷轴的更多信息，请参见 焊丝盘轴和轮毂 (200)。

3.

送丝机机柜门插销

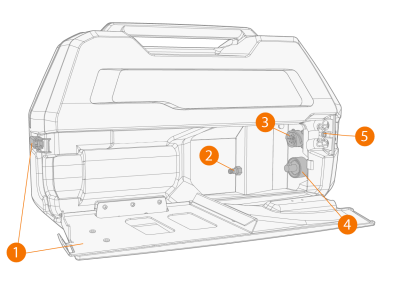

送丝机内部（中继线柜）

1.

中继线机柜舱口和锁定插销

>>舱口后部还可充当电缆应变消除装置

2.

保护气软管接头

3.

控制电缆接头

4.

焊接电缆接头

5.

冷却液软管安装槽

有关安装和连接电缆，请参见 X5 中继线 和安装电缆（X5 WF 200、X5 WF 300、X5 WF HD300）。

送丝机固定配件

可针对额外保护和安装选件为 X5 Wire Feeder 200 配备钢管架。如果使用钢管架，则还可以使用与 X5 Wire Feeder 300 相同的可选固定配件套件将 X5 Wire Feeder 200 安装到 X5 电源的顶部。
