Функции горячего старта и заварки кратера

На X5 Wire Feeder 200 Manual, 300 Manual и HD300 M вы можете использовать функцию заварки кратера и настроить ее параметры, нажав кнопку меню Settings на панели управления (Использование панели управления X5 Manual).

На X5 Wire Feeder 300 AP/APC вы можете использовать функции горячего старта и заварки кратера и настроить их параметры в окне просмотра параметров сварки (Панель управления AP/APC: Параметры сварки).

Общие сведения о функциях логики кнопки горелки см. в разделе Функции логики кнопки сварочной горелки.

Горячий старт

При использовании функции горячего старта сварка начинается со значениями параметров, отличающимися от значений, которые используются для остальной части сварочной работы. Эту функцию можно использовать, например, при сварке материалов большой толщины, когда использование более высокой мощность (тепловложение) в начале сварки помогает обеспечить высокое качество сварного шва.

Если используется логика кнопки горелки 2T, горячий старт длится в течение заданного периода времени.

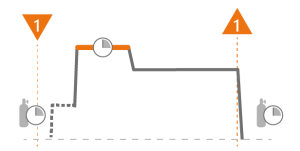

Горячий старт с 2 т:

Если используется логика кнопки горелки 4T, горячий старт начинается при нажатии триггера горелки и начале сварки и длится до тех пор, пока триггер горелки не будет отпущен.

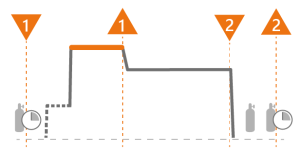

Горячий старт с 4T:

Дополнительные примечания:

Регулировка времени наклона горячего старта устанавливает время перехода от фазы горячего старта к нормальному уровню сварочного тока.
Уровень и время горячего старта настраиваются только в логике кнопки горелки 2T.
Точная настройка горячего старта (напряжение) регулируется в процессах 1-MIG, Pulse, DPulse, WiseThin+ и Max Speed.

Заварка кратера

При сварке с высокой мощностью в конце сварного шва обычно образуется кратер. Функция заварки кратера постепенно снижает мощность сварки / скорость подачи проволоки в конце выполнения сварочной работы, чтобы кратер можно было заполнять при пониженном уровне мощности.

Если используется логика кнопки горелки 2T, то при отпускании кнопки запускается последовательность заварки кратера. Заварка кратера длится в течение заданного периода времени.

Заварка кратера с помощью автоматической/синергетической сварки MIG и 2T:

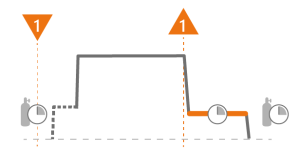

Заварка кратера с помощью ручного процесса сварки MIG и 2T:

Если используется логика кнопки горелки 4T, нажатие триггера во время сварки запускает последовательность заварки кратера. Система поддерживает конечный уровень мощности заварки кратера до отпускания кнопки горелки. Отпустив триггер горелки, вы сразу же завершаете последовательность заварки кратера.

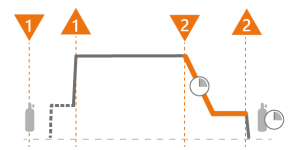

Заварка кратера с 4T:

Дополнительные примечания:

Тонкая настройка заварки кратера (напряжение) регулируется в процессах 1-MIG, Pulse, DPulse, WiseThin+ и MaxSpeed.
При ручной сварке MIG можно регулировать время заполнения кратера, скорость подачи проволоки и напряжение, но настройки уровня заполнения кратера недоступны.
В автоматических/синергетических процессах сварки MIG можно настроить тонкую настройку заварки кратера, время и уровень, но настройки скорости подачи проволоки и напряжения недоступны.

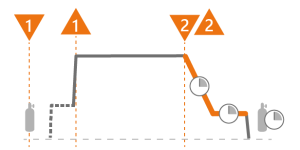

Заварка кратера с таймером

Опция таймера заварки кратера доступна с логикой кнопки горелки 4T и только в автоматических/синергетических процессах MIG. Позволяет установить фиксированную продолжительность конечного уровня заварки кратера. Когда выбрана функция заварки кратера с таймером и задано время уровня завершения заварки кратера, последовательность заварки кратера остановится после заданной продолжительности, даже если спусковой крючок остается нажатым.

В режиме таймера параметр времени уровня завершения заварки кратера влияет на продолжительность конечного уровня, а параметр времени заварки кратера влияет на время наклона (длительность перехода от уровня сварки или начального уровня заварки кратера к конечному уровню).

Если триггер горелки отпустить, а затем снова нажать во время последовательности заполнения кратера, заполнение кратера будет остановлено.

Дополнительные примечания:

В автоматических/синергетических процессах сварки MIG можно настроить тонкую настройку заварки кратера, время и уровень, но настройки скорости подачи проволоки и напряжения недоступны.
Тонкая настройка заварки кратера (напряжение) регулируется в процессах 1-MIG, Pulse, DPulse, WiseThin+ и MaxSpeed.



Символы:

Функция Нажатие триггера горелки (вниз)
Замедленный старт Триггер горелки (вверх)
Установите продолжительность Подача газа до сварки / подача газа после сварки
